proteus新手入门，简单电路仿真问题

Question

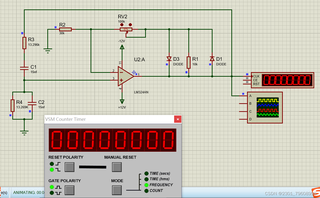

想知道为什么我这个没有正弦波，示波器上只有一条直线，是哪里有问题，应该如何改正，期待详细的讲解指正，使示波器能够出现正弦波

Answer 1

2301_79608998 上午好☀️☀️☀️️
本答案参考ChatGPT3.5

根据提供的信息，你在Proteus中进行电路仿真时遇到了没有正弦波的问题。以下是可能导致这个问题的原因和解决方案：

1. 电路连接错误：检查电路连接是否正确，确保信号源正确连接到示波器。确保信号源的输出与示波器的输入正确连接。

2. 信号源设置错误：检查信号源的设置是否正确。确保信号源的输出设置为正弦波，并且频率和幅度设置正确。

3. 示波器设置错误：检查示波器的设置是否正确。确保示波器的触发模式和触发电平设置正确。

4. 仿真时间设置不足：检查仿真时间设置是否足够长。如果仿真时间太短，可能无法观察到完整的正弦波形。尝试增加仿真时间并重新运行仿真。

5. 元件参数设置错误：检查电路中的元件参数是否正确。例如，电阻、电容等元件的数值是否正确设置。

综上所述，以下是解决该问题的步骤：

1. 检查电路连接是否正确。
2. 检查信号源和示波器的设置是否正确。
3. 检查仿真时间设置是否足够长。
4. 检查电路中的元件参数是否正确设置。

如果问题仍然存在，请提供更多详细信息，例如电路图和代码，以便更好地帮助你解决问题。

Answer 2

引自免费微信小程序：皆我百晓生：

1. 检查信号源：在Proteus中，要让示波器显示正弦波，首先需要确保有一个正弦波信号源（比如函数发生器或集成模拟电路产生）。在您给出的图1内容中，并未明确提及有正弦波信号源。

2. 连接信号到示波器：正确将信号源的输出端连接到示波器的通道A、B、C或D中的任意一个输入端口。

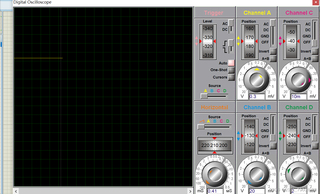

3. 配置示波器参数：根据您提供的图2内容，似乎是示波器设置的一部分，但关键的触发源选择、耦合方式（AC/DC）、时基（Horizontal）等参数是否恰当并未说明。请确保示波器已正确配置以捕捉到正弦波信号，例如触发模式设为“自动”(Auto)，耦合方式根据信号类型选择合适的选项（通常对正弦波使用“交流耦合”AC），时基设置适当以适应正弦波频率。

4. 检查电源与元件值：确认电路中所有元件，特别是正弦波生成部分元件的数值正确无误，电源也已经正常接通。

Answer 3

参考通义千问和郭老师的小迷弟雅思莫了-编写提供，您可以参考如下，如果回答的不正确，及时评论区回复我，我会根据你错误描述追加回复。如果解决了您的问题，麻烦帮我点击个采纳！谢谢您的肯定！

在Proteus仿真实验中，如果你设置了正弦波信号源但是示波器上显示的是一条直线，这可能由以下几个原因造成：

1. 信号源未正确设置：

   • 确保你在Proteus中已经创建了一个正弦波信号源，并且将其频率、幅度等参数设置为期望值。
   • 检查信号源是否已正确连接到电路中的负载或测试点。

2. 示波器设置错误：

   • 示波器可能未正确设置为捕获模拟信号。
   • 检查示波器是否已选择正确的通道（Channel 1 或 Channel 2）以及触发源和触发条件。
   • 确保示波器的耦合方式设置为交流（AC），而不是直流（DC）耦合。

3. 电路设计问题：

   • 如果电路中有放大器或其他信号处理元件，可能存在过度放大、非线性效应、频率响应限制等问题导致正弦波形失真或者消失。
   • 检查电路中的元件值、电源电压、滤波器设置等是否符合预期。

4. 连接问题：

   • 检查信号从信号源到示波器之间的连线是否正确，确保没有断开或者误接到其他节点。

修正步骤如下：

• 首先，确认正弦波源设置无误，并连接到电路板的某个点。
• 然后，正确放置并连接示波器到电路中的观察点（通常是信号源输出或后续电路的输入端）。
• 在示波器设置中，确保选择了正确的通道、耦合方式及触发设置。
• 执行仿真，观察示波器显示情况。
• 如有问题，检查并调整电路设计，直至得到期望的正弦波形。

建议您详细描述您的电路结构和信号源及示波器的具体操作过程，以便更准确地定位问题所在。

Answer 4

引用讯飞星火
要使示波器显示正弦波，需要确保信号源已连接到示波器的输入端口，并且示波器的设置正确。如果示波器只显示一条直线，可能的原因包括：信号幅值太小或太大、时间设置不当、地线或探头接触不良等。

首先，检查和改正的方法有检查信号源连接、调整电压和时间比例、检查探头补偿、使用自动设置等。具体内容如下：

1. 检查信号源连接：确认信号源的输出是否已连接到示波器的输入端口上，并确保没有断线或接触不良的情况发生。
2. 调整电压和时间比例：如果所选的电压比例太大（例如每格代表50V），而信号幅度只有1V，这会导致波形难以在屏幕上显示。将电压比例减小至每格1V，时间比例降至每格1ms以下，以便能够观察到波形。
3. 检查探头补偿：确保探头与示波器匹配良好，有时需要进行手动调节以获得被测信号最准确的表示。
4. 使用自动设置：大多数现代示波器都配备有“Auto”按钮，可以自动根据输入信号调整垂直幅度和水平时间，帮助快速捕获波形。

总之，一旦发现示波器只显示一条直线，应从信号源连接、示波器设置以及探头状态等方面进行系统性检查和调整。在实际操作中，务必要细心且有条理地进行每一步，以确保能够准确显示并测量到正弦波形。

Answer 5

微信GPT辅助作答，我来把关，如有帮助，请点赞，请采纳，谢谢！

在Proteus中进行电路仿真时，如果示波器上只显示一条直线而没有正弦波形，可能有以下几个原因：

1. 信号源配置错误：首先，请确保你的电路中正确添加了正弦信号源（如函数发生器或信号发生器），并将其输出连接到你想要观察的部分。检查信号源的输出设置是否正确，比如频率、幅值和偏移。

2. 示波器设置问题：检查你使用的示波器配置。确保选择了正确的输入通道，并且设置了适当的垂直与水平缩放因子。调整垂直缩放可以改变波形的振幅大小，而调整水平缩放可以改变时间尺度。

3. 仿真时间不足：如果你的仿真时间设置太短，只会显示很短的时间范围，可能无法观察到完整的正弦波形。尝试延长仿真时间，以便足够长的时间来观察波形。

4. 元件连接问题：检查你的电路连接，确保所有元件正确连接，没有短路或断路。如果连接有问题，可能导致正弦信号无法正确传递到示波器。

5. 元件参数错误：请仔细检查电路中的元件参数，确保它们的数值和规格正确设置。如果参数设置不正确，可能会导致波形异常或不可见。

如果你已经尝试了以上方法但问题仍然存在，建议逐步排除可能的问题。可以暂时移除其他部分，仅留下正弦信号源和示波器来进行仿真，以确定问题所在。另外，确保你使用的是合适的仿真模型和器件库。

如果问题仍然存在，请提供更多关于你的电路和仿真设置的详细信息，以便我们更好地帮助你找到解决方案。

Answer 6

该回答引用ChatGPT，望对题主有所帮助/启发；若有帮助，还望采纳。

---

根据您提供的信息，有几个可能的原因导致示波器上只显示一条直线而不是正弦波。以下是可能的解决方法：

1. 检查电路连接：请确保您的电路连接正确，特别是信号源和示波器之间的连接。确保信号源正确地连接到示波器的输入端口。如果连接不正确，可以调整连接进行纠正。

2. 调整信号频率和幅值：可能是因为信号源的频率和幅值设置不正确导致示波器无法显示正弦波。请检查信号源的设置，并将频率和幅值调整到适当的范围内。通常，示波器的默认设置是合适的，但如果您更改了信号源的设置，可能需要将其还原为默认值。

3. 检查信号源设置：在Proteus中，您可以选择不同类型的信号源，如直流、正弦波、方波等。请确保您选择了正确的信号类型（正弦波）。如果选择了错误的信号类型，示波器可能无法正确显示波形。请检查信号源设置并进行调整。

4. 检查示波器设置：检查示波器的设置是否正确。确保示波器的控制面板上的触发模式、时间基准和垂直灵敏度等设置正确。如果示波器的设置不正确，可能会导致显示异常。

以上是一些常见的问题和解决方法。如果您仍然无法解决问题，请提供更多详细信息，例如电路图和设置参数，以便我们更好地帮助您解决问题。

Answer 7

该回答参考自GPT-4,由极客智能体(内测)编写：

在您的问题中，您提到您的Proteus仿真中没有显示正弦波，只有一条直线。要解决这个问题，我们需要分析电路设计和示波器的设置。以下是我的解决思路和步骤：

1. 检查电路连接：

   • 确认电路图中所有的连接是否正确无误，包括电源、地线、信号输入输出等。
   • 确保您的电路设计目的是产生正弦波，且已经包括了相应的振荡器电路。

2. 检查元件参数：

   • 检查电路中所有元件的参数设置是否正确。例如，电阻、电容的值是否设置达到产生所需频率的正弦波。

3. 检查电源：

   • 确认电路图中的电源是否已经打开，并且供电正常。

4. 分析运算放大器：

   • 查看运算放大器的配置，确认是否设置为振荡器，通常需要负反馈才能产生振荡。

5. 示波器的设置：

   • 检查示波器的通道是否打开，并连接到了电路的正确位置。
   • 调整示波器的垂直敏感度（Volts/Div），确保信号幅度在示波器屏幕上可见。
   • 调整示波器的时间基准（Time/Div）以适配信号的频率，以便在屏幕上看到完整的波形。

6. 仿真设置：

   • 检查Proteus的仿真设置，确保已经开始仿真，并且仿真时间足够长，以便观察到振荡波形。

7. 检查示波器的触发设置：

   • 确保示波器的触发设置（Trigger）是正确的，通常需要设置为自动触发（Auto），并且触发电平需要调整到信号电平之内。

基于以上分析，您可以按照以下步骤进行操作：

• 首先，请检查电路图中的振荡器部分，确认是否正确设置，以及所有连接是否正确无误。
• 其次，在Proteus中重新启动仿真，观察是否有任何变化。
• 再次，调整示波器的设置，特别是垂直敏感度和时间基准。
• 最后，如果以上步骤都无法解决问题，您可能需要重新考虑电路设计，确保设计中包含产生正弦波的振荡器电路。

通过以上步骤，您应该能够在示波器上观察到正弦波形。如果问题仍然存在，请提供更多的电路信息，以便进行更深入的分析。

如果该回答解决了您的问题，请采纳！如果没有，请参考以上方案指南进行修订

Answer 8

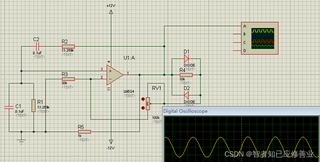

Answer 9

引用文心一言：
如果您的示波器上只有一条直线而没有正弦波，可能有以下几个原因：

1. 信号源问题：您需要确认您的信号源是否正常，例如函数发生器、音频信号等。如果信号源本身没有问题，请检查信号线是否连接正确且没有损坏。
2. 探头问题：探头是与被测信号相连的部分，如果探头损坏或者接触不良，也会导致示波器上无法显示正确的波形。请检查探头是否完好无损且接触良好。
3. 垂直档位设置问题：如果示波器的垂直档位设置过高或过低，也会导致无法显示正弦波。请调整垂直档位至合适的位置。
4. 水平档位设置问题：如果水平档位设置过快或过慢，也会导致无法显示正弦波。请调整水平档位至合适的位置。
5. 触发设置问题：如果示波器的触发设置不正确，也会导致无法显示正弦波。请检查触发设置是否正确，例如触发方式、触发电平等。

如果经过以上检查后仍然无法解决问题，建议您查阅示波器的使用说明书或者咨询专业人员进行检查和维修。

Answer 10

可以去相关专业的社区里面问问

Answer 11

https://www.cnblogs.com/proteus/archive/2011/10/27/2227047.html

Answer 12

该回答引用讯飞星火及结果代码方法已验证可行
如果你的示波器上只显示一条直线，而不是预期的正弦波，可能有几个原因。下面是一些可能的问题和相应的解决方法：

1. 信号源问题：

   • 检查你的信号源（例如函数信号发生器）是否正在输出信号。
   • 确保信号源的输出连接到示波器的输入通道。
   • 检查信号源的频率设置是否正确。如果频率太低，示波器可能无法正确显示波形。

2. 示波器设置问题：

   • 检查示波器的垂直和水平尺度设置。如果尺度设置不正确，波形可能会被压缩或扩展，看起来像一条直线。
   • 确保示波器的触发模式设置正确。如果触发没有正确设置，示波器可能无法稳定显示波形。
   • 检查示波器的耦合方式。通常应该设置为“AC耦合”，以便允许交流信号通过并去除直流分量。

3. 连接问题：

   • 检查所有连接线是否完好无损，并且正确连接到信号源和示波器。
   • 确保没有短路或断路现象。

4. 示波器故障：

   • 如果上述所有设置都正确，但仍然没有波形显示，可能是示波器本身存在故障。可以尝试用另一个已知工作正常的信号源测试示波器，或者将示波器送到专业维修人员那里检查。

5. 信号幅度过小：

   • 如果信号的幅度太小，可能低于示波器的噪声阈值，导致无法观察到波形。尝试增加信号源的输出幅度。

6. 信号频率过高或过低：

   • 如果信号的频率过高或过低，示波器可能无法正确显示波形。确保信号频率在示波器的带宽范围内。

7. 探头问题：

   • 如果你使用了探头，确保探头设置正确，比如探头衰减比率设置（如1X, 10X等）。

通过系统地检查上述每一项，你应该能够定位问题所在，并进行相应的调整或修复。如果你不熟悉示波器的使用，建议参考示波器的用户手册，或者寻求有经验的技术人员的帮助。
