两个电阻R1,R2,串联，R1接+3.3V,R2接-15V，中点电压怎么求？

Question

两个电阻R1,R2,串联，R1接+3.3V,R2接-15V，中点电压怎么求？

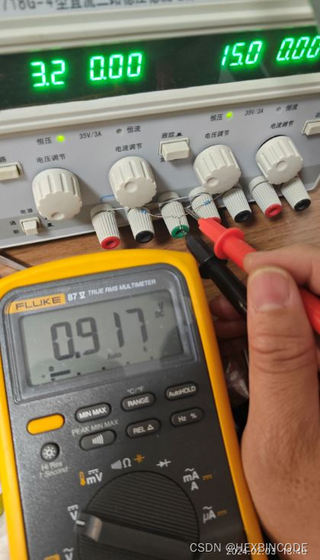

通过仿真和实测，中点真的在0.91左右，但按分压定理来算，不是这个值

Answer 1

引自免费微信小程序：皆我百晓生

根据题目描述，两个电阻R1和R2串联，并且两端分别接+3.3V和-15V电源。串联电路中电流处处相等，我们可以用分压公式来计算中点电压（即R1和R2连接处的电压）：

中点电压计算公式： [ V_{\text{mid}} = V_{\text{+}} \times \frac{R_2}{(R_1 + R_2)} - V_{\text{-}} \times \frac{R_1}{(R_1 + R_2)} ]

假设：

1. ( R_1 ) 是电阻1的阻值。
2. ( R_2 ) 是电阻2的阻值。
3. ( V_{\text{+}} = 3.3V ) 是正极端电压。
4. ( V_{\text{-}} = -15V ) 是负极端电压。

所以，中点电压为： [ V_{\text{mid}} = 3.3V \times \frac{R_2}{(R_1 + R_2)} - (-15V) \times \frac{R_1}{(R_1 + R_2)} ]

简化后得到： [ V_{\text{mid}} = \frac{(3.3V \times R_2 + 15V \times R_1)}{(R_1 + R_2)} ]

如果按照这个公式计算出的结果与仿真或实测结果0.91V有出入，可能的原因包括但不限于以下几点：

• 电阻值测量不准确：实际电路中的电阻值可能与理论值存在偏差。
• 电源波动：实际电源电压可能存在微小波动，导致计算与实际不符。
• 环境因素影响：温度、湿度等因素对电阻的影响未被考虑在内。
• 测量误差：在实测过程中，测量工具本身的精度和测量方法可能导致读数误差。

由于无法生成模拟图，请你手动画一个简单的示意图理解情况，其中电阻R1和R2串联，一端接+3.3V，另一端接-15V，中点即是我们要找的电压节点。

对于代码部分，由于本题是理论计算问题，不需要编写代码实现，只需应用上述数学公式即可。但如果你希望编写验证程序，可以参考以下伪代码：

# 假设已知电阻值
R1 = ... # 给定R1的实际值
R2 = ... # 给定R2的实际值

# 电源电压
V_plus = 3.3  # 正极电压
V_minus = -15  # 负极电压

# 计算中点电压
V_mid = (V_plus * R2 + V_minus * R1) / (R1 + R2)
print(f"中点电压: {V_mid} V")

请确保使用实际电阻值替换R1和R2变量，并注意单位转换（通常电阻值以欧姆计，电压以伏特计）。
