solidworks线性阵列,选中的尺寸不适用于各种实例模式

Question

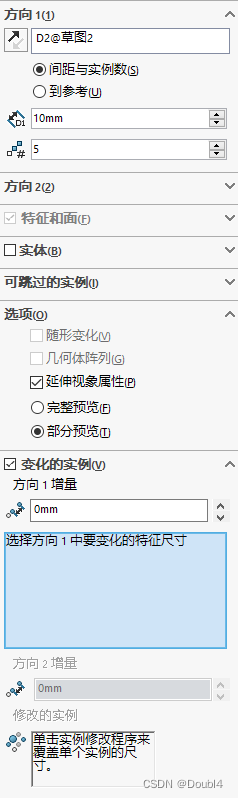

solidworks线性阵列,选中的尺寸不适用于各种实例模式，无法完成数字随着尺寸的变化而发生变化，不知道是哪里搞错了

Answer 1

参考通义千问和郭老师的小迷弟雅思莫了-编写提供，主要是为了帮助您快速解决问题，如下回答，您可以参考下，如有问题，评论区留言。

在SolidWorks中进行线性阵列时，如果出现“选中的尺寸不适用于各种实例模式”的错误提示，通常意味着您尝试阵列的特征或尺寸在阵列过程中不能按照预期的方式变化。对于线性阵列，当您希望阵列的每个实例具有不同的尺寸（例如长度、直径等）时，需要确保所选择的尺寸是可以随阵列参数变化的。

以下是一些可能的原因和解决办法：

1. 尺寸关联性：

   • 确保您要阵列并希望改变的尺寸是参数化的，并与一个或多个变量（如全局变量或配置特定的属性）关联。
   • 在阵列对话框中，启用“尺寸驱动”选项，这样阵列会根据指定尺寸的变化而更新各个实例。

2. 阵列类型：

   • 对于随形变化的线性阵列，请正确设置“阵列实例之间的尺寸”或者“使用表达式”来控制尺寸变化规律。

3. 草图约束：

   • 检查阵列基于的草图是否过度约束，以至于无法随着阵列距离的变化而自由调整尺寸。

4. 阵列方向：

   • 阵列的方向和参照应正确无误，以确保尺寸跟随阵列轴正确变化。

5. 模型完整性：

   • 确保阵列前的特征状态是正确的，没有损坏或未完全定义的几何体。

6. 配置设置：

   • 如果是在不同配置下要求阵列尺寸变化，需要在配置特定属性中正确设置尺寸或变量链接。

如果问题仍然存在，请检查具体操作步骤，尤其是涉及阵列设置的地方，确保所有相关尺寸都是可变的，并且阵列类型和变化规则与设计需求相匹配。同时，考虑检查软件版本是否有已知的类似问题，有时升级到最新版的SolidWorks可以解决一些已知的问题。
