ad623 proteus仿真提示Too many iterations without convergence

Question

proteus提示[SPICE] Too many iterations without convergence

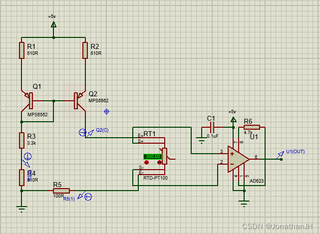

只要将pt100俩端的输出电压接到ad623上面，就提示[SPICE] Too many iterations without convergence。但是我看其他人的ad623是能正常仿真的，不知道我哪里出了问题，不接入ad623单独仿真前一部分是没有问题的我的电路如下

Answer 1

该回答引用自GPT-3.5,由博主GISer Liu编写：

这个错误通常意味着仿真器在尝试分析电路时无法达到收敛。这可能是由于电路中某些部分的非线性行为或者仿真设置不当导致的。

你可以尝试以下几种方法解决这个问题：

1. 增加仿真器的收敛容限（Convergence Tolerance）：在仿真器设置中增加收敛容限的值。这可以通过更改仿真器设置或者在SPICE模型中调整参数来实现。增加容限值会使仿真器更容易达到收敛，但可能会降低仿真的准确性。

2. 检查电路中的非线性元件：如果电路中包含非线性元件（例如二极管、晶体管等），可能会导致收敛问题。你可以尝试简化或者修改这些非线性元件的模型，或者调整它们的参数，以使仿真更容易收敛。

3. 检查初始条件设置：确保电路的初始条件设置合理。不合理的初始条件可能会导致仿真器无法收敛。你可以尝试手动设置初始条件，或者使用仿真器的自动设置功能。

4. 减少仿真时间步长：减小仿真器的时间步长可能有助于提高仿真的稳定性和收敛性。尝试减小时间步长，并观察是否有助于解决收敛问题。

5. 检查仿真器报告：查看仿真器生成的报告，看看是否有关于收敛问题的详细信息或警告。这些信息可能有助于进一步诊断和解决问题。

你可以尝试以上方法，逐一排查，看看哪一种方法对你的电路仿真问题最有效。

如果该回答解决了您的问题，请采纳！如果没有，请参考以下方案进行修订
