labview顺序结构与时间延时

Question

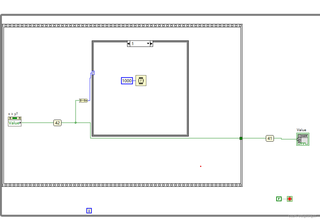

LABview想实现当42是0时，直接把数值输出到41
当42是1时，等待一秒再把数值输出给41
但是实现不了

Answer 1

引自免费微信小程序：皆我百晓生

在LabVIEW中实现您的需求，可以使用一个选择结构（Case Structure）配合定时器来完成。以下是按照您描述的需求构建的简单流程图以及相应的代码：

 ┌───────┐     ┌───────┐     ┌───────┐
 │  42   ├─→──┤比较(x>y)├─→──┤选择结构│
 └───────┘     └───────┘     └───────┘
              │            │
              ▼            ▼
         ┌───────────────┴───────────────┐
         │                                    │
         │    ┌───────┐     ┌───────┐    │
         ├─→──┤  直接输出  ├─→──┤  延时一秒后输出  │
         │    └───────┘     └───────┘    │
         │                                    │
         └────────────────────────────────┘

在LabVIEW中实际程序框图大致如下：

[42] --|
       |──> [比较] --- (接线端口连接到选择结构的条件输入)
       |
       |─── {选择结构}
       |    ├─── case 0: (当42为0时)
       |    │      [数值41] --| (直接将值赋给41)
       |    │
       |    └─── case 1: (当42为1时)
       |         [数值41] --|
       |                      |
       |                      |
       |                      V
       |         [延迟ms] --(设定为1000ms)
       |                      |
       |                      |
       |                      |
       |                      V
       |         [数值41] --|

由于此处无法直接展示图形化的LabVIEW代码，上述内容用文本形式描绘了程序框图的设计思路。具体操作步骤如下：

1. 创建一个常量或控件表示数值42。
2. 使用比较函数或布尔表达式判断42是否等于0。
3. 将比较结果作为选择结构（Case Structure）的控制输入。
4. 在选择结构内创建两个分支：
   • 当42为0时，直接将数值输出到表示41的控件或变量。
   • 当42为1时，在这个分支里放置一个延时结构（例如：Timed Loop），设置延时时间为1000毫秒，延时结束后再将数值输出到表示41的控件或变量。

这样就能根据42的不同状态实现不同的输出效果。
