ne555产生的方波不够方



现象如图,ne555产生的方波高电平出明显失真

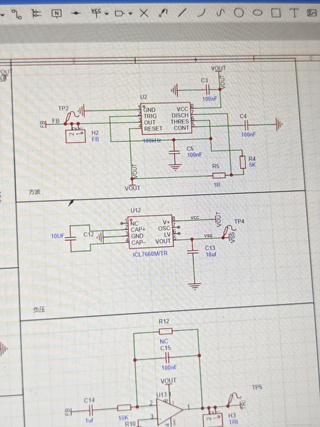

原理图



测试时vout为6.5v,r5为1k,r4为27k

  • 写回答

3条回答 默认 最新

  • 专家-赤兔[在线] 优质创作者: 编程框架技术领域 2024-02-26 21:33
    关注

    引自免费微信小程序:皆我百晓生

    根据您的描述和问题,您在使用NE555定时器芯片产生方波时遇到了输出波形失真(高电平部分),且Vout为6.5V。这种失真的原因可能有多种,以下是一些常见原因及解决措施:

    1. 电源电压不稳定或不充足 确保NE555的工作电源稳定并且足够。NE555的电源电压应至少高于输出高电平的目标值(理想状态下接近电源电压的一半),如果电源电压本身就不足或者波动较大,可能会导致输出波形失真。

    2. 电阻、电容选值不合适 在NE555构成的施密特触发器或振荡器电路中,电阻R1、R2和电容C的选择直接影响输出波形的质量。请检查它们的参数是否正确,尤其是对于占空比调整的电阻分压网络,需要确保高电平时间与低电平时间之比符合预期。

    3. 负载电流过大 如果负载电流过大,可能会拉低NE555的输出电平,造成高电平失真。可以考虑增加驱动能力更强的缓冲器,如一个NPN/PNP互补对管来驱动负载。

    4. 内部寄生效应或器件老化 有些情况下,NE555芯片本身的内部寄生电容、电阻等非理想特性可能导致输出波形失真,尤其是在高速工作条件下。若怀疑此情况,请尝试更换质量更好的同型号芯片。

    针对上述分析,无法直接提供代码修复,因为这是硬件问题而非软件问题。但您可以参考如下改进措施:

    • 检查并确保电源干净稳定,最小建议值应大于7V。
    • 根据所需的频率和占空比重新计算并选择合适的电阻和电容值。
    • 若存在大负载,可以添加图腾柱输出电路增强驱动能力:
           +Vcc
            |
        R_load
            |
        +----+----+
        | NE555  |
        | OUT  ->|-----+
        +----+   |     |
                | NPN |
                |     |
                +-----|
                     |
                 Vout (to load)


    其中,NPN三极管作为推挽输出的一部分,以提供足够的电流驱动负载。

    请注意,由于无法查看实际原理图和图片,以上分析和建议是基于通用性问题提出的。具体解决方案还需要结合实际情况进行详细排查。
