LabView字符串写入1200PLC

Question

LabView写入1200PLC字符串存为什么在上一次字符残留？

LabView2018与1200PLC通信写入字符串

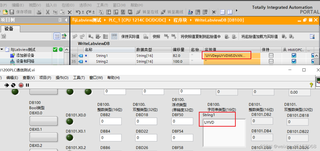

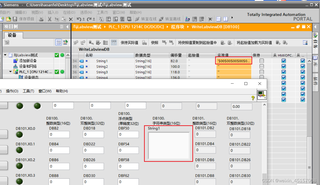

LabView与1200通信，写入字符串，如果后一次写入的字符比前一次长度小，那么就会存在前一次字符残留；如果后一次写入的字符为空，那么就会一直存在前一次字符，不能清除，也就是内存中一直存在前一次的字符，除非后一次写入的字符长度大于或等于前一次的字符长度。

怎么做才能将上一次内存的字符全部清除，也就是说，在写入本次字符后，将上一次残留的字符全部自动清除？

Answer 1

引自免费微信小程序：皆我百晓生

在LabVIEW中与西门子S7-1200 PLC进行通信并确保每次写入字符串时清除之前残留的字符，通常需要正确处理PLC内部数据区的大小和LabVIEW中的写入操作。由于您提到的问题是关于字符串缓冲区未被完全覆盖导致的字符残留，解决方法可能涉及以下几个步骤：

1. 确认PLC端数据类型及长度： 确认您在PLC中定义的字符串数据类型的大小是否足够容纳每次可能写入的最大字符串长度。如果不够大，则需要增大该数据区域以避免字符溢出。

2. 在LabVIEW中预置字符串长度： 在LabVIEW中编写程序时，每次向PLC写入字符串前，先填充一个固定长度（等于或大于PLC中字符串变量的长度）的空字符串，然后再写入实际的字符串内容。

3. 使用库函数正确写入： 使用相应的通信库（如西门子的S7-1200/1500 PLC的OPC UA或S7协议库）提供的功能来读取、清零和写入字符串变量。

以下是一个简化的模拟代码示例流程（请注意，这里无法提供真实LabVIEW代码截图或实际可运行的代码，仅提供逻辑说明）：

; 假设`PLC_string_write.vi`是用于写入字符串到PLC的VI
; 假设`string_to_write`是待写入的新字符串
; 假设`max_string_length`是PLC内字符串变量的最大长度

; 初始化一个最大长度的空字符串
local variable: empty_string = String of Length (max_string_length, '\0')

; 清除PLC中的旧字符串
Call "PLC_string_write.vi" with:
  - Input: empty_string
  - Output: Acknowledge/Status

; 现在可以安全地写入新字符串
if string_to_write is not empty then
  Call "PLC_string_write.vi" with:
    - Input: string_to_write
    - Output: Acknowledge/Status
else
  ; 如果要写入空字符串，则仍然写入一个最大长度的空字符串以清除原有内容
  Call "PLC_string_write.vi" with:
    - Input: empty_string
    - Output: Acknowledge/Status
end if

请根据实际使用的通信库函数调整上述伪代码，并确保遵循相应API的规范。同时，查阅相关资料了解如何通过LabVIEW正确配置和使用与S7-1200 PLC的通信接口。例如，参考官方文档或社区教程：

• National Instruments - Communicating with Siemens S7-1200 and S7-1500 PLCs （假设链接）

实际编程时，请务必注意错误处理和异常情况，确保每次通信过程的完整性。
