Keil 5：STM32G431RBT6怎么用逻辑分析仪呀

Question

Keil 5：STM32G431RBT6
怎么用逻辑分析仪呀

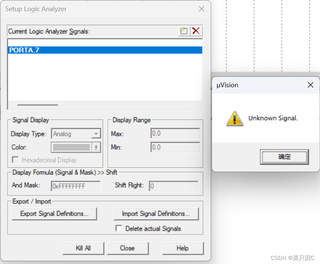

添加引脚显示unknown signal

Answer 1

菜只因C 下午好🌅🌅🌅
本答案参考ChatGPT-3.5

在Keil 5中使用逻辑分析仪（Logic Analyzer）对STM32G431RBT6进行调试时，如果添加引脚后显示为"Unknown Signal"，请按照以下步骤解决：

解决方案：

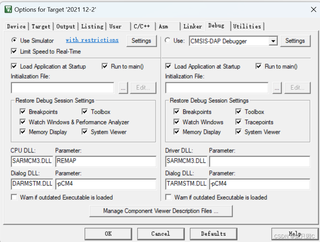

1. 配置调试器设置： 确保已经正确配置了CMSIS-DAP Debugger作为调试工具，并且连接稳定。确保硬件连接和调试器驱动程序无误。

2. 配置逻辑分析仪信号：

   • 打开逻辑分析仪设置，在“Setup Logic Analyzer”选项下，选择你想要监控的端口和引脚，例如本例中的 PORTA7。
   • 确认所选引脚是否支持逻辑分析功能，以及在当前项目状态下是否有效输出。

3. 设置信号参数：

   • 设置Display Range，确保Max和Min值能够覆盖预期的信号变化范围。
   • 检查并设置Signal Mask、Shift Right等属性，以正确解析和显示信号数据。

   示例代码格式如下（实际操作需要在UI界面完成）：

   Shift And Mask: OxFFFFFFFF
   Shift Right: 0


4. 运行和捕获信号： 在设置好所有参数之后，运行你的程序，让目标板上的信号开始变化。然后启动逻辑分析仪捕获信号，查看结果是否正常。

5. 检查设备固件和软件版本： 确保使用的Keil MDK版本兼容你的STM32芯片，同时检查ST-Link或其它调试器固件版本是否最新。

通过以上步骤应该能解决未知信号的问题。如果问题依然存在，请检查具体硬件设计和程序代码，确认被监控引脚是否有正确的电平变化。
