如何在光电耦合器外部外接一个RC高通滤波器？

Question

如何在光电耦合器外部外接一个RC高通滤波器？
因为需要得到的测试波形能够变成在x轴上下两次都有一个完整的波形，我该如何外接一个RC高通滤波器。

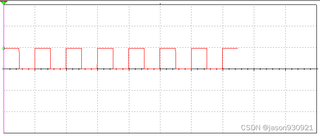

上面为测试波形

上面为想要得到的波形，截止频率在20-50Hz，可以试试20Hz

Answer 1

引自免费微信小程序：皆我百晓生

在光电耦合器的输出端外接一个RC高通滤波器，以实现20-50Hz截止频率的需求，可以按照以下步骤设计：

1. 高通滤波器设计： 通常情况下，一阶无源RC高通滤波器的设计公式为：

   f_c = 1 / (2 * pi * R * C)


   其中，f_c 是截止频率，R是电阻值（单位：欧姆），C是电容值（单位：法拉）。

   若要得到20-50Hz的截止频率，假设取中间值30Hz，则根据上述公式计算合适的电阻和电容值。例如，若选取电容值C=1uF，则对应的电阻值约为:

   R = 1 / (2 * pi * 30 * 1e-6) ≈ 51.4kΩ


2. 连接方式： 在光电耦合器的输出端（通常是集电极开路或推挽输出类型）并联一个电容C（这里我们用1μF），然后通过串联一个电阻R（这里我们选择接近计算值的典型电阻如56kΩ）到后续电路的地线或者电源正极（取决于你的具体应用和信号极性）。这样就构成了一个一阶RC高通滤波器。

      +-------------+
      |     U1      |
      |   Photocoupler|
      +-----|O|-----+
            |
            R
            |
            +
            |
    +-------+-------+
    |             C  |
    |             -+ |
    +-------------+ |
                  |
                  V

1. 注意事项：
   • 实际设计时，电阻和电容值需要根据实际器件参数、负载特性以及电源电压等进行适当调整。
   • 光电耦合器输出响应速度可能会影响最终波形，确保所选RC时间常数与光电耦合器的响应速度相匹配，以免引入过大的延迟或变形。

以上方案基于你提供的文字信息，但未提供完整的电路图，因此建议结合实际电路及测试波形需求来调整RC参数，并验证滤波效果。
