如何用Solidworks简单画一个激光器芯片的结构示意图？(关键词-3D建模)

Question

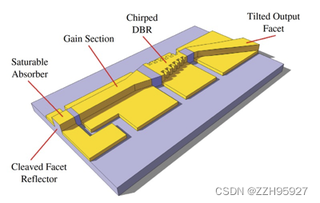

本人从未接触过Solidworks这类的建模软件，想要对着这个图画一个激光器的结构示意图，请问应该怎么入门上手，来请教大家。

我用的是Win10+Solidworks 2022

希望可以掌握一下画这种结构的学习手段或者是推荐的教学视频。求推荐，谢谢大家

Answer 1

引自免费微信小程序：皆我百晓生

了解你的情况后，我可以提供一个简化的步骤指南来帮助你在SolidWorks 2022中创建激光器芯片的3D结构示意图。由于无法直接画图或生成模拟图，请根据以下详细步骤操作：

1. 启动SolidWorks 2022：

   • 打开SolidWorks程序，选择新建一个“零件”文件。

2. 基础几何体创建：

   • 使用“前视基准面”作为草绘平面。
   • 在草图模式下，根据上述关键词，绘制各部分的基础形状：
     • Chirped和Tilted Output可能涉及斜面或者渐变结构，可以通过直线、圆弧、样条曲线等工具，并结合尺寸标注和角度控制实现倾斜和渐变效果。
     • DBR ( Distributed Bragg Reflector )通常为多层反射镜结构，可以简化表现为多个平行线段（代表不同材料层）。
     • Facet和Cleaved Facet可表示为矩形平面，通过拉伸命令形成三维实体。
     • Gain Section可以用实体或空腔表达增益区域，如长方体。
     • Saturable Absorber也类似，可以用特定形状的实体表示吸收区域。
     • Reflector可以是平面或曲面反射镜，用相应形状的实体来建模。

3. 3D建模操作：

   • 完成各个部分的草图后，使用拉伸、旋转、倒角、抽壳等特征工具将草图转化为三维实体或曲面。
   • 对于有层级关系的部件，例如DBR中的多层结构，可以利用阵列或复制特征功能创建重复结构。

4. 装配体设计（如果有必要）：

   • 若这些组件需要组装在一起，可以创建一个新的装配体文档，然后将上述独立零件插入装配体中，并进行适当的约束和配合，模拟实际的装配关系。

5. 学习资源：

   • SolidWorks官方提供了许多教程和视频教学，你可以参考以下链接进行学习：
     • SolidWorks基础教程
     • 在YouTube上搜索“SolidWorks 2022 tutorial for beginners”，可以找到大量入门及进阶教程。
     • 特别针对复杂模型，可以查找特定的“SolidWorks激光器芯片建模教程”。

请按照上述步骤尝试练习，并结合实际的激光器芯片结构资料逐步完善你的模型。在学习过程中遇到具体问题时，随时查阅SolidWorks的帮助文档或在线搜索相关解决方案。
