结构3个byte与4个byte对齐问题

Question

这是在做24bit与32bit转换的问题。

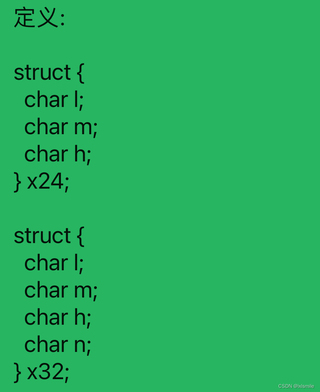

定义:
我不会用结构控件，发不了，上图好了。

结构 {
char l;
char m;
char h;
} x24;

结构 {
char l;
char m;
char h;
char n;
} x32;

测试代码:

main(){
x24 x1;
x32 x2;

… 赋值
//假设内存在x1位置的连续4个byte是
// AA BB CC DD
//假设内存在x2位置的连续4个byte是
// 11 22 33 44

x32 ＝ (x32)x24;
…
}

我希望的结果是x2.n为0
也就是x2内存要变成 AA BB CC 00
相当于数字运算

实际上的结果是x2.n＝(((x32)&x1)).n
x2内存变成了 AA BB CC DD
等于x1的形态先变成了x32，再将4个byte复制到x2

多写几行代码或是用#define当然可以实现，
但代码撰写就比较麻烦，不能用等号＝

如何定义结构，才能让x24变成x32的型态，
再用0补充到没用到的空间呢？

Answer 1

ixlsmile 晚上好🌙🌙🌙
本答案参考ChatGPT-3.5

根据你的描述，你想要将一个由3个byte组成的结构体转换为一个由4个byte组成的结构体，并且希望未使用的最后一个byte填充为0。以下是一个解决方案：

1. 定义结构体 x24，代表3个byte组成的结构体：

struct x24 {
  char l;
  char m;
  char h;
};

1. 定义结构体 x32，代表4个byte组成的结构体：

struct x32 {
  char l;
  char m;
  char h;
  char n;
};

1. 在进行类型转换之前，先创建一个新的 x32结构体对象 temp，并将其内存清零：

x32 temp;
memset(&temp, 0, sizeof(x32));

1. 进行类型转换，将 x24的值复制到 temp中：

temp.l = x1.l;
temp.m = x1.m;
temp.h = x1.h;

现在，temp结构体对象中的前3个byte将包含与 x1中相同的值，而最后一个byte将被填充为0。

1. 将 temp赋值给 x2：

x2 = temp;

这样，你应该得到了你期望的结果，x2.n的值为0。

以下是修改后的完整代码示例：

#include <stdio.h>
#include <string.h>

struct x24 {
  char l;
  char m;
  char h;
};

struct x32 {
  char l;
  char m;
  char h;
  char n;
};

int main() {
  struct x24 x1;
  struct x32 x2;

  // 假设内存在x1位置的连续4个byte是
  // AA BB CC
  // 假设内存在x2位置的连续4个byte是
  // 11 22 33 44
  x1.l = 0xAA;
  x1.m = 0xBB;
  x1.h = 0xCC;

  struct x32 temp;
  memset(&temp, 0, sizeof(struct x32));

  temp.l = x1.l;
  temp.m = x1.m;
  temp.h = x1.h;

  x2 = temp;

  printf("%02X %02X %02X %02X\n", x2.l, x2.m, x2.h, x2.n);

  return 0;
}

输出结果将是：

AA BB CC 00

这样，你成功将一个由3个字节组成的结构体转换为一个由4个字节组成的结构体，并且填充未使用的最后一个字节为0。
