并网逆变器带有锁相环的正负序输出阻抗，求出的阻抗传递函数中带有（s-jw）虚数项，请问这种的伯德图该如何画

Question

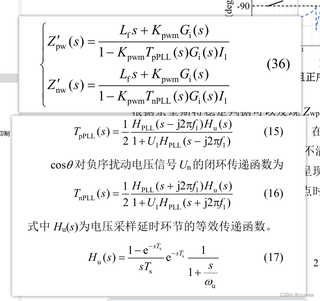

并网逆变器带有锁相环的正负序输出阻抗，求出的正序阻抗传递函数中带有（s-jw）虚数项，请问这种的伯德图该如何画？图片中Gi（s）=（Kp+ki/s），HPLL（s）=（Kp+ki/s）/s.

Answer 1

如果采用matlab软件进行程序编码，可采用1i代替虚数项j进行建模，bode图可采用bode（）函数或自行求解阻抗幅值及相位绘制bode图。
定义s变量，建立阻抗传递函数后，jw是确定的基频分量，频率偏移s-jw可以直接带入阻抗传递函数模型中。希望对你有帮助。
