分析激光测距仪电路原理图

Question

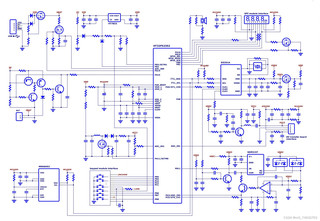

相位式激光测距仪
关于这张图的电路分析越详细越好，各个模块的划分和使用器件的原因

Answer 1

让阿豪来帮你解答，本回答参考chatgpt3.5编写提供，如果还有疑问可以评论或留言

相位式激光测距仪的电路分析： 该电路主要由三个模块组成：激光源模块、接收模块、控制模块。下面分别对这三个模块进行详细的分析：

1. 激光源模块： 激光源模块主要由激光二极管（LD）和相应的驱动电路组成。激光二极管是将电能转化为光能的关键器件，它的工作原理是：当电流从一端流入，到达另一端时，通过半导体PN结内的电子区和空穴区的复合放出光子。而这个电流恰恰是由二极管的正负电压控制的。因此，我们需要一个能够提供稳定电压的电源，并且能够根据外界信号变化而调整电压大小的驱动电路。上图中的激光二极管通过电容和电阻组成的滤波电路接在LD调制器的输出端，LD调制器则通过控制电路产生的控制电压来控制激光二极管的正负电压，从而控制激光的频率、强度等参数。
2. 接收模块： 接收模块主要由两个部分组成：接收器和放大器。接收器用于接收激光返回的信号，并将光信号转换为电信号；而放大器则用于将弱的电信号放大，以便后续的信号处理。上图中的接收器使用的是光电探测器，它是利用半导体元件的光电效应实现光信号到电信号的转换。光电探测器输出的信号通常比较微弱，需要经过放大器的放大才能达到后续处理电路的要求。上图中的放大器使用了一个反馈放大电路，具有较高的增益和稳定性。
3. 控制模块： 控制模块主要包括微处理器、时钟电路等。微处理器是整个系统的“大脑”，负责控制激光源模块和接收模块的工作，计算出距离信息并输出。时钟电路则提供系统所需的时钟信号，以确保系统的稳定性和精度。上图中的控制模块还包括滤波电路、比较器等。滤波电路用于抑制杂波以提高系统的信噪比，比较器用于将接收信号转换为数字信号，以便微处理器进行处理。 图片来自于sisu-manufacturing，如下为Python实现激光距离的案例：

import time
import RPi.GPIO as GPIO
# 将控制用GPIO口编号定义为变量
CONTROL_GPIO = 21
# 设置GPIO口编号模式以及初始状态
GPIO.setmode(GPIO.BCM)
GPIO.setup(CONTROL_GPIO, GPIO.OUT, initial=GPIO.LOW)
# 等待激光稳定
time.sleep(2)
# 发送脉冲
GPIO.output(CONTROL_GPIO, GPIO.HIGH)
time.sleep(0.00001)
GPIO.output(CONTROL_GPIO, GPIO.LOW)
# 等待接收回波
start_time = time.time()
while GPIO.input(CONTROL_GPIO) == GPIO.LOW:
    pass
# 记录回波时间
echo_time = time.time()
while GPIO.input(CONTROL_GPIO) == GPIO.HIGH:
    pass
echo_time -= time.time()
# 计算距离并输出
distance = echo_time * 340 / 2
print("Distance: {}m".format(distance))
# 清理GPIO口
GPIO.cleanup()
