Altium Designer 24 pcb设计规则的选项找不到了。

Altium Designer 24 pcb设计规则的选项找不到了。

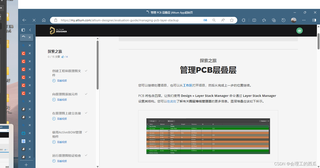

在软件的探索之旅中跟着学习了一部分内容，按照他的参数进行了设置，如下图所示：

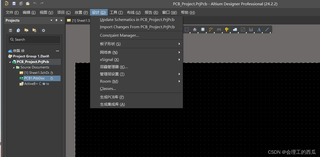

设置完之后再"规则"就消失了。这两个内容我想应该没有什么联系，请问这是软件的bug吗？应该怎么解决那？

  • 写回答

4条回答 默认 最新

  • 青梅*煮酒 2024-05-15 20:28
    关注

    需要打开PCB文件，才能看到该选型

    本回答被题主选为最佳回答 , 对您是否有帮助呢?
