您好！matlab求帮助🙏 ！

Question

这是代码

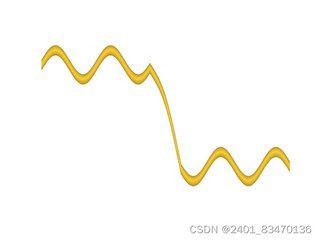

这是运行结果

我想把它的中间连接的这里改成圆柱体该怎么办

Answer 1

引自免费微信小程序：皆我百晓生

为了在MATLAB中将经纬纱交叉点处的连接部分从目前的平面网格形状修改为圆柱体形状，您需要对weave3d函数进行相应调整或创建一个新的自定义函数来实现圆柱体几何体的渲染。

由于没有现成的weave3d函数源码可供参考，这里提供一种可能的解决思路：

1. 构建圆柱面：首先，基于经纬纱坐标 (x, y) 构建一系列适当大小的小圆柱体表面网格数据。这可以通过对经纬纱交叉点应用适当的旋转和平移变换得到。

2. 纹理映射：将之前计算出的纱线颜色矩阵 c1 和 c2 应用于圆柱体表面，通过纹理映射实现颜色渐变效果。

3. 绘制圆柱体：利用surf或patch函数，并结合cylinder函数创建的顶点数据，绘制带有经纬纱颜色的圆柱体。

下面是一个简化的示例代码片段，仅作为概念上的演示，具体实现可能需要根据实际经纬纱坐标进行调整：

% 假设我们已经得到了经纬纱交叉点的索引
% cross_points_idx 是一个表示经纬纱交叉点位置的矩阵

% 创建圆柱体参数
radius = 0.1; % 圆柱体半径，可调整
height = L/N; % 圆柱体高度，按经纬纱间距设定

% 初始化圆柱体顶点数据
[X,Y,Z] = cylinder(radius, size(cross_points_idx, 1));

% 调整圆柱体顶点到经纬纱交叉点的位置
X = repmat(x(cross_points_idx), 1, 2) + X.*[1 -1];
Y = repmat(y(cross_points_idx), 1, 2) + Y;
Z = repmat(z(cross_points_idx), 1, 2) + repmat(height*[0 1], size(X, 1), 1);

% 绘制圆柱体并应用颜色纹理
for k = 1:size(cross_points_idx, 1)
    % 根据经纬纱颜色确定纹理坐标
    UV = [linspace(0, 1, size(X, 2)), linspace(0, 1, size(X, 1))];

    % 将经纬纱颜色应用于圆柱体
    C = [c1(sub2ind([M, N], cross_points_idx(k, 1), 1:N)); ...
         c2(sub2ind([M, N], cross_points_idx(k, 1), 1:N))];

    surf(X(k,:), Y(k,:), Z(k,:), C, 'FaceColor', 'texturemap', 'CDataMapping', 'direct', 'EdgeColor', 'none');
    colormap(gca, [tC1 tC2]);
    texture('cylindrical');

    % 设置纹理坐标
    ftex = texmapping(UV);
    set(gcf, 'Renderer', 'opengl');
    set(get(gca, 'Children'), 'FaceVertexTextureCoord', ftex);
end

axis equal;
axis off;

这段代码只是展示了一个基本思路，实际应用时需根据经纬纱的具体坐标信息以及weave3d函数的内部逻辑进行相应的修改和扩展。同时，注意上述代码依赖于OpenGL渲染器来正确显示纹理映射的效果。对于更复杂的三维纺织结构可视化需求，可能需要进一步深入研究图形学编程技术。
