fluent 气液双相对流问题

Question

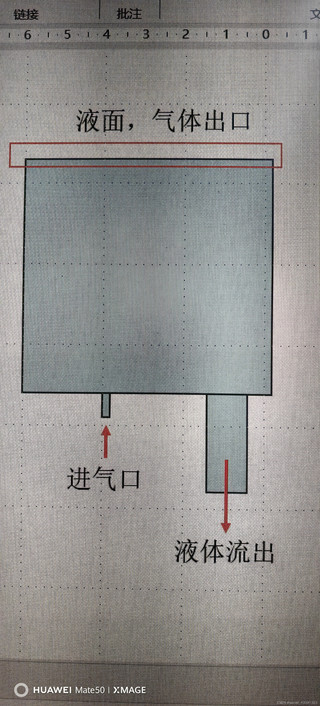

如何模拟液体单相向下流动另外有一个进气口从下向上进入液体并从液体的进口流出？

采纳另有酬谢

Answer 1

引自免费微信小程序：皆我百晓生

在 Fluent 中模拟气液双相对流问题，首先需要创建一个适合描述该流动现象的几何模型和网格（mesh）。对于您所描述的问题，几何结构可能包含一个液体入口、液体出口、气体进气口以及液面。以下是一种简化的模拟步骤：

1. 几何建模： 使用 CAD 软件或其他工具创建相应的几何模型，包括容器壁、液体入口、液体出口、气体进气口以及液面。

2. 网格划分： 根据物理现象的特点和精度需求，对几何模型进行网格划分，确保关键区域（如液气交界面附近）有足够的网格细化。可以选择使用结构化或非结构化网格，并确保网格质量良好。

3. 设置边界条件：

   • 液体入口：设定为速度入口边界条件，定义液体流入的速度和方向。
   • 液体出口：通常可设定为压力出口或质量流量出口边界条件，保持流出的总压强或流量恒定。
   • 气体进气口：同样设为速度入口边界条件，定义气体进入的速度和方向。
   • 液面：可以采用自由表面或者相界面追踪模型来处理，如 VOF 方法（Volume of Fluid）或 Level Set 方法，模拟液面动态变化。
   • 容器壁：设为无滑移壁面边界条件，即固体壁面对液体和气体的运动都存在无滑移约束。

4. 选择模型和求解器设置： 由于是气液两相流动，选用 Euler-Euler 或 Euler-Lagrange 两相流模型，同时考虑湍流模型（如 k-ε 或 RANS），并启用合适的多相流模型（例如 Volume of Fluid (VOF)）。

5. 初始化和求解： 初始化所有变量后，逐步迭代求解，直至达到收敛标准。

6. 结果后处理： 解析计算结果，观察速度场、压力场以及液气分布情况等。

请注意，由于无法提供具体图像链接及实际代码示例，以上仅为理论性指导。在实际操作中，请根据 Fluent 软件的具体菜单和流程进行设置。若需要具体的参数设置和代码片段，您可以提供更多详细信息以便我能给出更精确的指导。
