一分四功分器s21,31,41,51不相等

Question

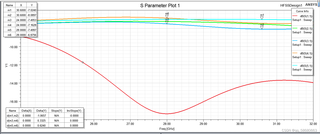

这个威尔金森功分器输出端曲线不相等是什么问题？
有人知道怎么改吗？

Answer 1

下午好🌅🌅🌅
本答案参考ChatGPT-3.5

威尔金森功分器（Wilkinson power divider）是一种常用的功分器，用于将输入信号平均分配到多个输出端。根据你的描述，如果一个威尔金森功分器的输出端曲线不相等，可能存在以下问题：

1. 零件选择不当：可能使用了不相等的电阻或电容，导致功分器的输出不均匀。
2. 频率响应不一致：功分器的频率响应应该是平坦的，即在整个工作频段内输出端的响应应该相等。如果频率响应不一致，可能是元件质量差异或设计问题导致的。
3. 器件误差：电阻元件的阻值正负偏差、电容元件的容值偏差等都会对功分器的输出产生影响，导致输出端曲线不相等。

为了解决这个问题，可以尝试以下方法：

1. 检查零件：确保使用相同规格的电阻和电容元件，尽量选用精度较高的元件，以降低误差。
2. 优化设计：根据实际需求，对威尔金森功分器进行优化设计，确保在整个工作频段内输出端的响应相等。
3. 校准输出：通过实际测量输出端的功率，根据测量结果进行校准，可以使输出曲线更均匀。

以下是一些可能的修改方案：

1. 检查元件：确保所有的电阻和电容元件的规格相同，尽量使用相同品牌和型号的元件，以降低元件之间的差异。
2. 重新设计：根据实际需求，重新设计威尔金森功分器的电路，确保输出曲线相等。可以考虑调整电阻和电容的数值、增加补偿电路等来实现更均匀的功分。
3. 校准输出：通过实际测量输出功率，对功分器进行校准。根据测试结果，可以适当调整电阻或电容的数值，以达到更均匀的功分。

请注意，具体的修改方法可能因具体的电路和要求而有所不同。建议仔细检查零件和设计，并在需要时进行校准测试。
