谁能用simulink搭建一下这个系统框图

Question

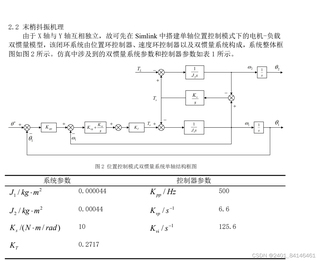

用MATLAB的simulink搭建一下这个系统，谢谢各位大家

Answer 1

引自免费微信小程序：皆我百晓生

针对您提供的系统描述，这是一个基于MATLAB Simulink搭建的单轴位置控制模式下的电机-负载双惯量模型。根据您的要求，我将为您详细阐述搭建步骤及所需参数设定，同时提供相应的Simulink模型代码。由于文本形式无法直接展示图形，我将尽可能清晰地描述模型构建过程，以便您自行在Simulink环境中实现。

一、系统组件及参数

根据描述，系统包含以下主要组件：

1. 位置环控制器：由一个位置控制器（P控制器，增益为Kpp）和一个速度控制器（PI控制器，比例增益为Kp，积分增益为Ki）组成。其中，位置控制器的输出作为速度控制器的设定值。

2. 双惯量系统：包括两个转动惯量J1和J2，负载力矩常数Kg，以及电机扭矩常数KT。电机扭矩与电压成正比，比例系数为KT。

3. 系统参数：

   • J1 = 0.000044 kg.m^2
   • J2 = 0.00044 kg.m^2
   • Kg = 10 N.m/rad
   • KT = 0.2717

二、Simulink模型搭建步骤

1. 新建Simulink模型：打开MATLAB，创建一个新的Simulink模型。

2. 添加模块：

   • 源：从库中添加“Step”模块，作为位置设定值（Position Command）。
   • 控制器：
     • 从“Sources”库中添加“Constant”模块，分别设置Kpp、Kp和Ki的值。
     • 从“Math Operations”库中添加“Product”模块，用于位置控制器的乘法运算。
     • 从“Continuous”库中添加“PID Controller”模块，并设置其类型为PI控制器，对应Kp和Ki。
   • 双惯量系统：
     • 从“Sources”库中添加“Constant”模块，设置电机扭矩常数KT。
     • 从“ Simscape Multibody”或“User-Defined Functions”库（如果已定义双惯量函数）中添加对应的双惯量系统模块。
   • 传感器：
     • 从“Sinks”库中添加“Scope”模块，用于观察位置、速度和电流等信号。

3. 连接模块：

   • 将“Step”模块的输出连接到位置控制器（P控制器）的输入端。
   • 将位置控制器的输出连接到速度控制器（PI控制器）的设定值端。
   • 将速度控制器的输出通过乘以电机扭矩常数KT后，作为双惯量系统的输入扭矩。
   • 双惯量系统的输出（位置和速度）分别连接到对应的“Scope”模块。

4. 设置模块参数：

   • 对应上述各“Constant”模块，设置其值为相应的系统参数。

5. 配置仿真参数：

   • 在模型的“Simulation”菜单中，设置合适的仿真时间、采样时间等参数。

三、Simulink模型代码（伪代码）

% 创建新模型
model = 'PositionControlledDualInertiaSystem';
open_system(model);

% 添加模块
add_block('simulink/Sources/Step', [model '/Position_Command']);
add_block('simulink/Sources/Constant', [model '/Kpp']);
add_block('simulink/Sources/Constant', [model '/Kp']);
add_block('simulink/Sources/Constant', [model '/Ki']);
add_block('simulink/Math Operations/Product', [model '/Position_Controller']);
add_block('simulink/Continuous/PID Controller', [model '/Velocity_Controller']);
add_block('simulink/Sources/Constant', [model '/KT']);
% 添加双惯量系统模块（具体路径取决于所使用的库或自定义函数）
% add_block('<library_path>/Dual_Inertia_System', [model '/Dual_Inertia']);
add_block('simulink/Sinks/Scope', [model '/Position_Scope']);
add_block('simulink/Sinks/Scope', [model '/Velocity_Scope']);

% 连接模块
connect([model '/Position_Command/1'], [model '/Position_Controller/In1']);
connect([model '/Kpp/1'], [model '/Position_Controller/In2']);
connect([model '/Position_Controller/Out1'], [model '/Velocity_Controller/In1']);
connect([model '/Kp/1'], [model '/Velocity_Controller/ProportionalGain']);
connect([model '/Ki/1'], [model '/Velocity_Controller/IntegralGain']);
connect([model '/Velocity_Controller/Out1'], [model '/Product/In1']);
connect([model '/KT/1'], [model '/Product/In2']);
connect([model '/Product/Out1'], [model '/Dual_Inertia/In1']); % 双惯量系统输入扭矩
connect([model '/Dual_Inertia/position'], [model '/Position_Scope/In1']); % 位置输出
connect([model '/Dual_Inertia/angular_velocity'], [model '/Velocity_Scope/In1']); % 速度输出

% 设置模块参数
set_param([model '/Kpp'], 'Value', num2str(Kpp));
set_param([model '/Kp'], 'Value', num2str(Kp));
set_param([model '/Ki'], 'Value', num2str(Ki));
set_param([model '/KT'], 'Value', num2str(KT));

% 配置仿真参数
set_param(model, 'StopTime', '10'); % 设置仿真时间为10秒
set_param(model, 'Solver', 'ode45'); % 设置求解器为ode45

以上代码为搭建模型的伪代码，需根据实际库路径和双惯量系统模块进行相应调整。请按照上述步骤在Simulink环境中手动搭建模型，或根据实际环境修改并运行上述代码。

注意：由于您提供的参数列表中缺少Kp和Ki的值，您需要根据实际需求设定这两个参数。此外，您提到的“1-s/"y”参数未在描述中明确其含义和用途，因此未在模型中体现。如有必要，请补充相关信息并将其纳入模型中。
