用pyplot绘图，存成.jpg格式，用图片打开器打开则可以看清横纵坐标，但存到两分栏的论文中，横纵坐标和图例都看不清？

Question

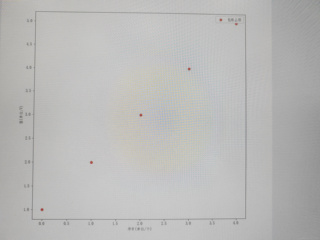

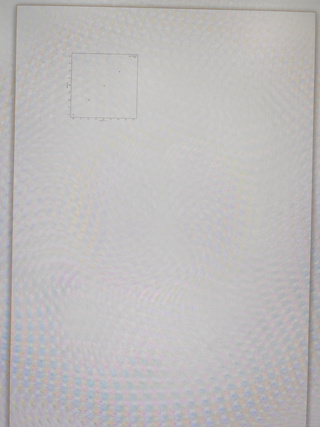

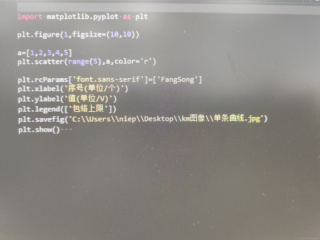

发表论文，word需分两栏，用pyplot绘图存到两分栏的论文中，横纵坐标和图例都看不清？下图能看清的那个是用图片打开器直接打开的，另一个图片是在word分两栏中粘贴的图像。

Answer 1

引自免费微信小程序：皆我百晓生

为了解决您在Word分两栏论文中插入matplotlib绘图后，横纵坐标和图例不清晰的问题，您可以尝试以下优化措施：

1. 调整图像大小与分辨率：确保保存的图像尺寸适合论文排版，并具有足够的分辨率以保持清晰度。在savefig()函数中添加参数dpi（dots per inch，每英寸点数），提高图像分辨率。同时，根据论文要求适当调整figsize。

   plt.figure(1, figsize=(6, 6))  # 调整 figsize 以适应两栏宽度，例如 (6, 6)
   plt.scatter(range(5), a, color='r')
   plt.rcParams['font.sans-serif'] = ['FangSong']
   plt.xlabel('序号（单位/个）')
   plt.ylabel('值（单位/v)')
   plt.legend(['包络上限'])

   dpi = 300  # 增加分辨率至 300 dpi 或更高，视实际需求而定
   plt.savefig('C:/Users/niep/Desktop/km图像/单条曲线.jpg', dpi=dpi)
   plt.show()


2. 优化字体大小：增大坐标轴标签、图例和标题的文字大小，使之在缩小后的图像中仍可辨识。通过设置matplotlib.rcParams全局参数或直接修改相应对象的属性实现。

   import matplotlib.pyplot as plt
   from matplotlib.ticker import MaxNLocator

   plt.rcParams.update({
       'font.size': 12,  # 全局字体大小
       'legend.fontsize': 10,  # 图例字体大小
   })

   plt.figure(figsize=(6, 6))
   plt.scatter(range(5), a, color='r')

   ax = plt.gca()
   ax.set_xlabel('序号（单位/个）', fontsize=14)  # 坐标轴标签字体大小
   ax.set_ylabel('值（单位/v)', fontsize=14)
   ax.xaxis.set_major_locator(MaxNLocator(integer=True))  # 只显示整数刻度，避免标签重叠

   plt.legend(['包络上限'], fontsize=12)
   plt.tight_layout()  # 自动调整子图间距，防止文字被裁剪

   plt.savefig('C:/Users/niep/Desktop/km图像/单条曲线.jpg', dpi=300)
   plt.show()


3. 使用tight_layout()：确保所有图形元素（包括坐标轴标签、图例等）在保存时不会被裁剪。添加plt.tight_layout()可以帮助自动调整子图间距，使所有元素可见。

4. 在Word中调整图像格式：如果上述方法仍然导致图像在Word中显示不清，您可以在Word中对插入的图像进行进一步处理：

   • 右键点击图像，选择“格式” -> “大小”，调整“高度”和“宽度”百分比，确保图像大小适中且不失真。
   • 确保图像的“布局选项”设置为“嵌入型”或“四周型”，以便在两栏间自由移动和调整大小。

通过上述步骤，应该能有效改善matplotlib绘图在Word分两栏论文中的显示效果。如果还有其他具体问题或需求，请随时告知。
