将matlab中矩阵输入simulink中

Question

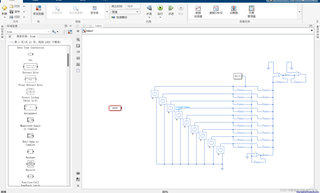

这是一个图像滤波的simulink简易电路，请问如何将matlab中9行的矩阵的每一列（9个数值）依次输入到simulink电路的九个输入端口（不一定使用受控源），由于矩阵的列数很多，希望按时间依次输入每一列的9个数值，请问有没有什么办法，用fromworkspace模块如何解决。

Answer 1

引自免费微信小程序：皆我百晓生

在Simulink中，您可以利用From Workspace模块将MATLAB中的矩阵数据按照时间顺序依次输入到您的滤波器模型的九个输入端口。下面我将为您提供详细的步骤来实现这一目标。

步骤 1：准备MATLAB矩阵

假设您有一个名为input_matrix的9xN矩阵（其中N为列数），每一列代表一个时间步长下的九个数值。确保这个矩阵在您的MATLAB工作空间中可用。

% 示例：创建一个9xN矩阵，这里N=100，实际应用中请替换为您的实际数据
input_matrix = rand(9, 100);

步骤 2：设置时间向量

为您的数据创建一个对应的时间向量，其长度应与矩阵的列数相同。时间向量用于在Simulink中定义数据的采样时间。

% 示例：创建一个从0开始，步长为0.1秒，长度为N的时间向量
time_vector = 0:0.1:(N-1)*0.1;

步骤 3：将数据和时间向量打包成结构体数组

为了使用From Workspace模块，需要将数据和时间向量打包成一个结构体数组，结构体的字段分别为Time和Data。

data_struct = struct('Time', time_vector, 'Data', input_matrix);

步骤 4：在Simulink模型中添加并配置From Workspace模块

1. 打开您的Simulink模型。
2. 在Simulink库浏览器中找到Sources类别，然后拖拽九个From Workspace模块到您的模型中，分别放置在滤波器的九个输入端口附近。
3. 分别双击每个From Workspace模块进行配置：
   • 在Data Source选项卡中，将Workspace设置为data_struct（即您在MATLAB中创建的结构体数组）。
   • 将OutputFcn设置为Data（表示从结构体中读取数据字段）。
   • 将Variable name设置为与您矩阵列名相对应的索引（如input_matrix(:,1)、input_matrix(:,2)等，直到input_matrix(:,N)）。如果您没有为列命名，可以直接使用索引。
   • 确保Sample time设置为与您时间向量对应的采样时间（如本例中的0.1秒）。

步骤 5：连接From Workspace模块至滤波器输入端口

将九个配置好的From Workspace模块输出端口分别连接到滤波器模型的九个输入端口。

完成以上步骤后，当您运行Simulink仿真时，From Workspace模块会按照时间向量指定的采样时间，依次将input_matrix矩阵的每一列数据输入到滤波器的九个输入端口。

请注意，根据您的实际需求，可能需要调整上述示例中的数据生成、时间向量设置以及From Workspace模块的配置。确保所有参数与您的应用场景相符。

Answer 2

如有疑问，请回复。如解决，请采纳；感谢！

Answer 3

以下内容由CHATGPT及阿里嘎多学长共同生成、有用望采纳：

---

在MATLAB Simulink中，如果你有一个9行的矩阵，想要逐列输入到九个不同的输入端口，你可以使用From Workspace模块来实现。这个模块允许你在每次仿真周期或预定义的时间间隔内从MATLAB的工作空间中获取数据。以下是步骤：

1. 创建矩阵并存储: 首先，在MATLAB中创建或加载你的9行矩阵。假设你的矩阵名为filterCoeffs。

   % 创建一个9行的矩阵
   filterCoeffs = rand(9, 1); % 使用随机数据示例


2. 组织数据格式: 确保你的矩阵是以列向量的形式存储，因为From Workspace模块通常期望列向量作为输入。如果矩阵已经是列向量，那么无需改变。

3. 设置From Workspace模块:

   • 在Simulink模型中，找到并添加一个From Workspace模块。
   • 双击该模块打开其属性编辑器。
   • 在Variable字段中，指定你刚刚创建的矩阵变量名，即filterCoeffs。
   • 在Samples per Update下拉菜单中选择合适的采样率，比如-1表示每仿真周期一次，或者一个具体的数值（如1000）表示每1000毫秒一次。
   • 如果你需要按时间顺序输入，你可能需要在MATLAB脚本中编写一个循环，或者使用simulink.step函数配合pause函数来控制数据的输出时间。但通常From Workspace模块会自动根据仿真的时间步执行。

4. 连接到输入端口:

   • 点击From Workspace模块的输出，这通常是一个信号符号，将其连接到对应的9个输入端口上。确保它们的索引与矩阵的列索引相对应。

5. 仿真测试: 运行仿真，检查数据是否正确按列输入到每个输入端口。

记住，如果你需要精确地控制数据的输入时间和顺序，可能需要编写额外的MATLAB脚本或者使用状态机等方法来管理数据流。

Answer 4

让阿豪来帮你解答，本回答参考chatgpt3.5编写提供，如果还有疑问可以评论或留言

问题：如何将matlab中9行的矩阵的每一列（9个数值）依次输入到simulink电路的九个输入端口，由于矩阵的列数很多，希望按时间依次输入每一列的9个数值，用fromworkspace模块如何解决？ 解答：

1. 首先需要将矩阵转换为向量，可以使用矩阵转置和reshape操作，如下所示：

A = [1 2 3; 4 5 6; 7 8 9];
v = reshape(A.',1,[]);

这里A.'表示A的转置，reshape将A的转置展开成一行，[]表示自动计算行列数，最终得到v=[1 4 7 2 5 8 3 6 9] 2. 在Simulink中，可以使用From Workspace模块读取仿真前从MATLAB工作区传递的信号数据。在此模块中，我们需要设置Data Type为Inherit: auto，Time后缀为自动，并在Variable name中输入矩阵的变量名。 3. 接下来需要创建一个时钟信号用以驱动数据的输入，可以使用Fixed Step生成一个离散的时间向量，设置起始时间、步长和终止时间。在一个while循环中，每次仿真计算时，递增时间向量中的时间步长，并将该时间对应的信号值通过From Workspace输出到Simulink模型中。 4. 在Simulink模型中，需要用乘法器和求和器来计算九个输入端口的值。对于每一列的输入，可以设置一个计数器，每递增一次就表示输入了一列数据。通过计数器的值来控制求和器输出的端口。 5. 最终Simulink模型如下图所示：

% MATLAB代码
A = [1 2 3; 4 5 6; 7 8 9];
v = reshape(A.',1,[]);
% 参数设置
dt = 0.1;
t_start = 0;
t_end = length(v) * dt;
t = (t_start:dt:t_end-dt)';
% 创建时钟信号
clock_signal = sin(t);
% 创建计数器
counter = 0;
% 仿真
for i = 1:length(t)
    % 递增计数器
    counter = mod(counter+1, size(A,2));

    % 输出矩阵的下一列数据
    if counter == 0
        simin = v((i-1)*size(A,2)+1 : i*size(A,2));
        assignin('base', 'input', simin);
    end

    % 输出时钟信号
    assignin('base', 'clock_signal', clock_signal(i));

    % 运行模型
    sim('filter.slx');
end

Answer 5

以下参考免费微信小程序：皆我百晓生 作答，并由妄北y整理回复。

为了将MATLAB中的矩阵输入到Simulink中，你可以使用From Workspace模块。这个模块允许你从MATLAB工作空间导入数据到Simulink模型。以下是具体的步骤和代码：

1. 首先，在MATLAB中创建你的矩阵。例如，创建一个9x9的矩阵：

A = rand(9);

1. 接着，在Simulink中创建一个From Workspace模块。你可以在Simulink库浏览器中的"User-Defined Functions"下找到它。

2. 双击From Workspace模块，会出现一个对话框。在这里，你需要输入你的变量名（即你在MATLAB中创建的矩阵名）。

3. 设置模块的输出端口数。因为你有9列数据，所以你需要设置模块有9个输出端口。

4. 为了按时间顺序依次输入每一列的数据，你需要使用Data Store Memory模块。将From Workspace模块的输出连接到Data Store Memory模块的输入，这样每个时间步长就会输出矩阵的下一列数据。

5. 将Data Store Memory模块的输出连接到你的滤波器输入端口。

以下是From Workspace模块的配置示例代码：

block = 'From Workspace';
blockDialog = 'blockparametersdlg';
blockDialog(block, blockDialog, 'FromWorkspace', 'Name', 'myMatrix');
set(blockDialog, 'Ports', 9);

请注意，你需要将'myMatrix'替换为你在MATLAB中创建的矩阵的实际名称。

通过这种方式，你可以将MATLAB中的矩阵数据导入到Simulink模型中，并按时间顺序输出每一列的数据。

Answer 6

🕗晚上好，题主！目前：🟢[在线]
📢参考通义千问、由郭老师整理提供！
📣今日诗号：愿得一人心，白首不相离。

在MATLAB Simulink中，要将MATLAB工作空间中的一个矩阵按照时间顺序逐列输入到Simulink模型的多个输入端口，您可以使用From Workspace模块结合一个适当的时间向量。以下是实现这一过程的详细步骤和代码示例：

步骤1：准备数据

假设您有一个9行、多列的矩阵 input_matrix，其中每一列代表一个时间点上的9个数值。同时，您需要一个与输入矩阵列数相等的一维时间向量 time_vector，表示这些数值对应的时间点。例如：

% 假设 input_matrix 是一个 9 行、N 列的矩阵，其中 N 是列数
input_matrix = rand(9, N); % 生成一个随机示例矩阵

% 创建一个对应的时间向量，时间间隔可以根据实际需求设定
dt = 0.1; % 时间间隔（秒）
time_vector = 0:dt:(N-1)*dt;

% 将数据保存到工作空间中的变量
assignin('base', 'input_data', struct('time', time_vector, 'signals', struct('values', input_matrix)));

这里，我们将数据打包成一个结构体数组 input_data，其结构如下：

• input_data.time: 包含时间向量
• input_data.signals.values: 包含输入矩阵的数值

步骤2：配置Simulink模型

1. 添加 From Workspace 模块： 在Simulink模型中，添加一个 From Workspace 模块。通常可以在“Sources”库中找到。

2. 配置 From Workspace 模块： 双击打开 From Workspace 模块的属性对话框，进行如下设置：

   • Data Type: 根据您的数据类型选择合适的选项，如 double。
   • Sample Time: 如果模型没有统一的采样时间，可以在此处指定；若已设定，则保持一致或设为 -1（继承模型采样时间）。
   • Fcn: 选择 Interpolate，因为我们要按时间顺序依次输入数据。
   • Variable name: 输入 input_data，即之前在工作空间中创建的结构体变量名。

3. 分配输出端口： 由于 From Workspace 模块默认只提供一个输出，而您需要将其连接到9个不同的输入端口，这里可以使用 Demux（解复用）模块来分离信号。具体操作如下：

   • 添加一个 Demux 模块，根据输入矩阵的列数设置其 Number of outputs 属性为 9。
   • 将 From Workspace 模块的输出连接到 Demux 模块的输入。
   • 将 Demux 模块的9个输出端口分别连接到Simulink模型中待输入数据的9个输入端口。

现在，当您运行Simulink模型时，From Workspace 模块会根据时间向量 time_vector 从工作空间读取 input_matrix 的每一列数据，并通过 Demux 模块将其依次分配到对应的9个输入端口。

总结一下，关键在于：

1. 准备好包含时间向量和信号矩阵的数据结构，并将其保存到MATLAB工作空间。
2. 在Simulink模型中使用 From Workspace 模块读取该数据结构，并设置为按时间插值输出。
3. 使用 Demux 模块将单个输出信号分离为多个，分别连接到模型的9个输入端口。

按照上述步骤配置模型后，您就能实现将MATLAB中矩阵的每一列按时间顺序依次输入到Simulink电路的九个输入端口了。

Answer 7

题主您先参考下，如有问题，留言即可。如果解决问题，麻烦点击下采纳，谢谢！

Answer 8

该回答引用ChatGPT，望对题主有所帮助/启发；若有帮助，还望采纳🤝🤝🤝

---

要将MATLAB中的矩阵输入到Simulink中，并且按照时间序列依次输入每一列的数值，可以使用From Workspace块或者通过编写MATLAB函数并与Simulink进行接口。以下是具体的步骤：

使用 From Workspace 块

1. 准备数据：

   • 在MATLAB中准备好你的9行的矩阵，假设这个矩阵名为myMatrix。

2. 创建 Simulink 模型：

   • 打开Simulink，创建一个新的模型。
   • 在模型中添加9个输入端口，这些端口将接收来自MATLAB矩阵的列数据。

3. 使用 From Workspace 块：

   • 在Simulink模型中，添加From Workspace块。
   • 在From Workspace块的参数设置中，指定变量名（即myMatrix）。
   • 将From Workspace块的输出连接到一个Matrix Concatenate块，以便将矩阵的列数据按顺序拼接起来。

4. 设置时间序列：

   • 在From Workspace块的参数中，设置Sample time为你想要的时间间隔，例如1秒。
   • 在Matrix Concatenate块中，设置输入的数量为9（对应矩阵的9列），并设置适当的行数（取决于你想要连续输入多少个时间步的数据）。

5. 运行模拟：

   • 运行Simulink模型，From Workspace块将会按照设定的时间间隔，将矩阵的列数据依次输入到模型中。

使用 MATLAB 函数块

1. 编写 MATLAB 函数：

   • 在MATLAB中编写一个函数，该函数接受当前的时间作为输入，并返回矩阵的相应列数据。
   • 例如，函数可以这样写：

     function [columnData] = getNextColumnData(t, myMatrix)
         % 假设你想要每1秒输出一列数据
         columnIndex = floor(t);
         if columnIndex > 8
             columnIndex = 8; % 防止索引超出矩阵列数
         end
         columnData = myMatrix(:, columnIndex);
     end


2. 在 Simulink 中添加 MATLAB 函数块：

   • 在Simulink模型中添加MATLAB Function块。
   • 在MATLAB Function块的参数设置中，指定你编写的函数。
   • 将MATLAB Function块的输出连接到你的模型中。

3. 设置时间序列：

   • 与使用From Workspace块类似，你可以设置模型的采样时间，并在需要的地方使用MATLAB Function块的输出。

4. 运行模拟：

   • 运行Simulink模型，MATLAB Function块将会根据时间返回矩阵的列数据。

以上两种方法都可以实现将MATLAB中的矩阵数据按时间序列输入到Simulink模型中。选择哪种方法取决于你的具体需求和偏好。如果矩阵数据不需要实时更新，或者你希望在Simulink模型开始时就加载所有数据，From Workspace块可能是更好的选择。如果你需要更灵活的控制数据输入，或者希望根据模型的运行状态动态更新数据，那么使用MATLAB Function块可能更合适。

Answer 9

该回答引用自GPT-4,由博主GISer Liu编写：

解决这个问题的一个思路是使用 Simulink 中的 From Workspace 模块结合 MATLAB 中的数据预处理来实现。具体步骤如下：

1. 在 MATLAB 中，首先将 9 行的矩阵转置，这样每一列就会变成一个长度为 9 的行向量。
2. 将这些行向量按照时间顺序存储到一个矩阵中，每一行代表一个时间步，每一列代表一个输入端口的数据。
3. 将得到的矩阵保存为一个 MATLAB 工作区变量。
4. 在 Simulink 中使用 From Workspace 模块读取这个 MATLAB 工作区变量，然后将数据发送到九个输入端口。
   下面是具体的实现步骤：

   MATLAB 代码：

   matlabCopy code

   % 假设你的矩阵变量名为 data_matrix
   % data_matrix 为一个 m 行 n 列的矩阵，其中 m 表示时间步数，n 表示输入端口数
   % 将矩阵转置
   data_matrix = data_matrix';
   % 将转置后的矩阵保存为 MATLAB 工作区变量
   save('data_for_simulink.mat', 'data_matrix');


   Simulink 配置：

5. 打开 Simulink，创建一个新模型。
6. 在模型中添加一个 From Workspace 模块。
7. 双击 From Workspace 模块进行配置，在 Data 属性中选择 "Variable name" 为你保存的 MATLAB 工作区变量名（例如 'data_matrix'）。
8. 将 From Workspace 模块的输出连接到九个输入端口。
9. 根据需要配置仿真参数，并连接其他模块以完成整个仿真系统。
   这样配置之后，在 Simulink 中仿真运行时，From Workspace 模块会读取 MATLAB 工作区中的数据，并将其发送到九个输入端口，实现了将
   MATLAB 中的矩阵数据输入到 Simulink 中的九个输入端口的功能。

如果该回答解决了您的问题，请采纳！如果没有，请私信联系或评论您的疑惑

Answer 10

在Matlab中将矩阵输入到Simulink中，可以通过以下步骤实现：

1. 首先，在Matlab中创建或定义你的矩阵数据。你可以使用Matlab的矩阵操作函数或手动输入数据来创建矩阵。

2. 在Simulink中打开你的模型。你可以在Simulink库浏览器中选择一个合适的模块，例如"From Workspace"模块或者"Constant"模块。

3. 将选定的模块拖放到你的模型中。

4. 配置模块的参数。对于"From Workspace"模块，你可以在模块的参数对话框中指定输入数据。对于"Constant"模块，你可以直接在模块上双击并输入数据。

5. 连接该模块到你的Simulink模型中的其他组件。你可以使用信号线将该模块与其他组件连接起来，以便在仿真过程中传递数据。

6. 运行Simulink模型进行仿真。你可以点击Simulink模型界面上的"运行"按钮来启动仿真过程，并观察矩阵数据在仿真中的传递和处理过程。

Answer 11

该回答引用ChatGPT辅助答疑，若有帮助，还请题主采纳。

---

使用 Simulink 中的 From Workspace 模块可以将 MATLAB 中的数据导入到 Simulink 模型中。对于你的需求，你可以按照以下步骤操作：

1. 将 MATLAB 中的矩阵转换为时间序列数据，并保存到一个变量中。

% 假设你的矩阵变量名为 matrix_data
time_vector = 0:0.1:(length(matrix_data) - 1) * 0.1; % 时间向量，假设采样时间为0.1秒
data.signals.values = matrix_data; % 数据值
data.time = time_vector'; % 时间向量

1. 在 Simulink 模型中添加 From Workspace 模块，并将其连接到九个输入端口。

2. 在 From Workspace 模块的参数设置中，选择导入的数据变量名，并确保选择了正确的时间戳。

3. 设置 Simulink 模型的仿真时间以及采样时间，以确保模型能够按照你的要求依次输入每一列的数据。

4. 在 Simulink 模型中添加其他所需的模块，完成图像滤波的电路设计。

5. 运行 Simulink 模型进行仿真，观察输出结果。

通过这种方法，你可以将 MATLAB 中的矩阵数据按照时间序列依次输入到 Simulink 模型的九个输入端口中，实现你的需求。

Answer 12

引用讯飞星火
要将MATLAB中的9行矩阵的每一列依次输入到Simulink电路的九个输入端口，可以使用以下方法：

1. 在MATLAB中，将矩阵存储为一个变量，例如input_matrix。
2. 使用fromworkspace模块将矩阵的每一列依次输入到Simulink电路的九个输入端口。

具体操作步骤如下：

1. 在MATLAB中，创建一个循环，用于逐列读取矩阵的数据。例如：

for col = 1:size(input_matrix, 2)
    % 获取当前列的数据
    current_column = input_matrix(:, col);

    % 将数据存储到工作空间
    save('current_column.mat', 'current_column');
end

1. 在Simulink模型中，添加一个fromworkspace模块，并将其设置为从current_column.mat文件中读取数据。然后，将fromworkspace模块的输出连接到相应的输入端口。

2. 运行Simulink模型，矩阵的每一列将依次输入到九个输入端口。

Answer 13

引用文心一言回答：
接着，在Simulink中创建一个From Workspace模块。你可以在Simulink库浏览器中的"User-Defined Functions"下找到它。

双击From Workspace模块，会出现一个对话框。在这里，你需要输入你的变量名（即你在MATLAB中创建的矩阵名）。

设置模块的输出端口数。因为你有9列数据，所以你需要设置模块有9个输出端口。

为了按时间顺序依次输入每一列的数据，你需要使用Data Store Memory模块。将From Workspace模块的输出连接到Data Store Memory模块的输入，这样每个时间步长就会输出矩阵的下一列数据。

将Data Store Memory模块的输出连接到你的滤波器输入端口。

Answer 14

【相关推荐】

• 你可以参考下这个问题的回答, 看看是否对你有帮助, 链接: https://ask.csdn.net/questions/7568469
• 这篇博客也不错, 你可以看下倒立摆matlab仿真，PID控制仿真，simulink仿真最简单版本（保姆级），一阶倒立摆，附源码
• 除此之外, 这篇博客: matlab simulink chapter4：控制系统的数学模型中的 建立传递函数相关的函数 部分也许能够解决你的问题, 你可以仔细阅读以下内容或跳转源博客中阅读:


  利用传递函数分子和分母多项式的系数向量进行描述，分子 num、分母 den 多项式的系数向量分别为 ：
  num = [bm,bm−1,,bm−2...,b0b_m, b_{m-1}, , b_{m-2}... , b_{0}bm​,bm−1​,,bm−2​...,b0​], den = [1,an−1,an−2...,a01, a_{n-1}, a_{n-2}... , a_{0}1,an−1​,an−2​...,a0​]，分别为按照系数降幂排列

  1. 建立传递函数模型的函数 tf()

  sys = tf(num, den);								% 常规系统 G(s) 的传递函数
  sys = tf(num, den, 'InputDelay', tau);			% 带有时间延迟的系统传递函数 tau 为系统延迟时间的数值


  带时间延迟系统的传递函数Gd(s)=G(s)e−τsG_{d}(s) = G(s)e^{- \tau s}Gd​(s)=G(s)e−τs

  1. 提取模型中分子分母多项式系数的函数 tfdata()

  从传递函数中提起模型中的分子分母多项式系数

  [num, den] = tfdata(sys, 'v') % v 是关键词，其功能是返回列向量形式的分子分母多项式系数


如果你已经解决了该问题, 非常希望你能够分享一下解决方案, 写成博客, 将相关链接放在评论区, 以帮助更多的人 ^-^

Answer 15

Simulink建模与仿真（3）-Simulink使用基础（Matlab内容）_simulink怎么输入矩阵-CSDN博客 文章浏览阅读1.8k次。对于加法和减法，对矩阵元素的操作与对矩阵的操作是一致的。(1) MATLAB中对矩阵或向量元素的引用方式与通常矩阵的引用方式一致，如A(2 ,3)表示矩阵A的第2行第3列的元素。如果矩阵A与矩阵B具有相同的维数，则可以定义矩阵的加法与减法，其结果为矩阵相应元素作运算所构成的矩阵。如果矩阵A的列数等于矩阵B的行数，则矩阵A、B可以相乘。矩阵与标量的加法与减法是指标量本身与矩阵所有元素进行相应运算，如若b＝1，E=A+b，则。如果A中含有复数元素，则A的转置矩阵中的元素为原来元素的共轭。_simulink怎么输入矩阵 https://blog.csdn.net/qingfengxd1/article/details/132590092

Answer 16

Simulink建模与仿真（3）-Simulink使用基础（Matlab内容）

Simulink建模与仿真（3）-Simulink使用基础（Matlab内容）_simulink怎么输入矩阵-CSDN博客 文章浏览阅读1.8k次。对于加法和减法，对矩阵元素的操作与对矩阵的操作是一致的。(1) MATLAB中对矩阵或向量元素的引用方式与通常矩阵的引用方式一致，如A(2 ,3)表示矩阵A的第2行第3列的元素。如果矩阵A与矩阵B具有相同的维数，则可以定义矩阵的加法与减法，其结果为矩阵相应元素作运算所构成的矩阵。如果矩阵A的列数等于矩阵B的行数，则矩阵A、B可以相乘。矩阵与标量的加法与减法是指标量本身与矩阵所有元素进行相应运算，如若b＝1，E=A+b，则。如果A中含有复数元素，则A的转置矩阵中的元素为原来元素的共轭。_simulink怎么输入矩阵 https://blog.csdn.net/qingfengxd1/article/details/132590092

Answer 17

结合GPT给出回答如下请题主参考
在MATLAB中，我们可以使用Simulink来建立和模拟系统的模型。Simulink是MATLAB的一个附加模块，它基于图形化编程理念，提供了一种可视化的建模和仿真环境。

首先，我们需要在MATLAB中打开Simulink。我们可以通过在命令窗口中输入simulink命令或在主界面的工具栏中选择Simulink来打开Simulink。

一旦Simulink打开，我们可以通过拖拽和连接各种模块来构建系统模型。在这个模型中，矩阵输入也可以很容易地实现。

下面我将介绍两种方法来将矩阵输入到Simulink中，一种是使用From Workspace模块，另一种是使用MATLAB Function模块。

第一种方法是使用From Workspace模块。From Workspace模块可以从MATLAB workspace中导入数据，并将其作为输入信号传递到Simulink模型中。首先，我们需要在MATLAB中创建一个矩阵，并将其保存在workspace中。然后，我们可以将From Workspace模块拖动到Simulink模型中，并将其连接到模型的输入端口。最后，我们需要在From Workspace模块的参数对话框中设置输入信号的名称和数据类型。以下是示例代码：

% 在MATLAB中创建矩阵
A = [1, 2, 3; 4, 5, 6; 7, 8, 9];

% 将矩阵保存到workspace中
assignin('base', 'matrix_input', A);

在Simulink中，我们可以按照以下步骤添加From Workspace模块：

1. 打开Simulink，在模型中选择“Library Browser”选项卡。
2. 在Library Browser中，展开“Sources”目录，在其中找到并拖动“From Workspace”模块到模型中。
3. 连接From Workspace模块到模型的输入端口。
4. 右击From Workspace模块，选择“Block Parameters”进行参数设置，将输入信号名称设置为“matrix_input”，数据类型根据矩阵的元素类型确定。

第二种方法是使用MATLAB Function模块。MATLAB Function模块允许我们在Simulink模型中嵌入自定义的MATLAB代码。我们可以使用MATLAB Function模块来定义一个函数，该函数接受矩阵输入，并将其作为输出传递给其他模块。以下是示例代码：

% 在MATLAB中创建一个函数
function y = matrix_input_function()
    A = [1, 2, 3; 4, 5, 6; 7, 8, 9];
    y = A;
end

在Simulink中，我们可以按照以下步骤添加MATLAB Function模块：

1. 打开Simulink，在模型中选择“Library Browser”选项卡。
2. 在Library Browser中，展开“User-Defined Functions”目录，在其中找到并拖动“MATLAB Function”模块到模型中。
3. 将该模块连接到其他模块。
4. 右击MATLAB Function模块，选择“Block Parameters”进行参数设置，将“Function name”设置为“matrix_input_function”。

上述两种方法都可以将矩阵输入到Simulink模型中。通过这些方法，我们可以模拟并分析各种基于矩阵的系统，例如线性系统、控制系统等。在模型中的其他模块可以使用这些输入信号来进行计算和仿真。

这是使用MATLAB中的Simulink将矩阵作为输入的详细说明。希望对您有所帮助！

Answer 18

结合GPT给出回答如下请题主参考
在Simulink中将MATLAB中的矩阵输入的具体步骤如下所示，并附上详细的代码解释。

步骤1：创建MATLAB脚本文件
首先，在MATLAB编辑器中创建一个脚本文件（例如，script.m），并在其中定义一个矩阵变量。例如，我们创建一个名为matrixA的2x2矩阵：

matrixA = [1 2; 3 4];

步骤2：在Simulink模型中添加MATLAB函数块
打开Simulink，创建一个新的模型文件。然后，在Simulink库中找到并拖拽"MATLAB Function"块到模型中。

步骤3：配置MATLAB函数块
在模型中添加的"MATLAB Function"块会打开一个编辑器窗口。在这个编辑器中，我们可以定义我们自己的MATLAB函数来处理输入数据。

在这个例子中，我们不需要定义任何函数，我们只需要将matrixA作为输入传递给输出。我们可以用以下代码来配置MATLAB函数块：

function y = fcn(u)
    y = u;

这个简单的函数只是将输入u复制到输出y。它实际上是一个不变的函数，但是你可以在这里执行任何你需要的计算。

步骤4：配置输入和输出信号
在Simulink模型中，我们需要为“MATLAB Function”块的输入和输出信号分配名称。点击“MATLAB Function”块上的输入和输出端口，然后在“信号属性”列表中设置信号名为u和y。

步骤5：将MATLAB脚本中的数据传递给模型
我们需要使用一个“From Workspace”块将MATLAB脚本中的矩阵数据传递给Simulink模型。在Simulink库中找到并拖拽"From Workspace"块到模型中。

步骤6：设置"From Workspace"块的数据源为MATLAB脚本文件
点击“From Workspace”块上的参数设置，将“Data”属性设置为script.m（包含我们之前定义的矩阵变量的MATLAB脚本文件）。

步骤7：配置其他模块（可选）
根据自己的需求，可以在模型中添加其他模块，进行信号处理、可视化等操作。

步骤8：运行模型并查看结果
现在，我们可以运行Simulink模型。在运行模型之后，可以在模型中的“MATLAB Function”块的输出端口查看矩阵被成功传递到Simulink模型中的过程。

这样，我们就成功将MATLAB中的矩阵输入到Simulink模型中了。

以下是整个过程的完整代码解释：

% Step 1: 创建MATLAB脚本文件script.m
matrixA = [1 2; 3 4];

% Step 2: 打开Simulink并创建一个新的模型文件

% Step 3: 在模型中添加"MATLAB Function"块

% Step 4: 配置"MATLAB Function"块的输入和输出信号

% Step 5: 在模型中添加"From Workspace"块

% Step 6: 设置"From Workspace"块的数据源为MATLAB脚本文件script.m

% Step 7: 配置其他模块（可选）

% Step 8: 运行模型并查看结果

请根据具体需求补充代码并按照以上步骤配置和运行Simulink模型。

Answer 19

没有更详细的错误日志了

Answer 20

上午好☀️☀️☀️️
本答案参考ChatGPT-3.5

好的，根据你的问题，我可以给你以下解决方案：

1. 将matlab矩阵导出成文本文件：

save('matfile.txt', 'mat', '-ascii');

这里的“mat”是矩阵名，可以根据实际情况修改。

1. 在Simulink中使用From Workspace（从工作区导入）模块来读取文本文件，如下图所示：

1. 将From Workspace模块的“Data”设置为文件名，即“matfile.txt”，并设置采样时间间隔（Sample time）为一列矩阵中的数据读取时间，即：

dt = 0.01; % 以0.01s为例

强烈建议将“Data Type”设置为“Inherit from 'File type'”。

1. 然后将From Workspace模块的输出连接到矩阵分解器（Matrix Concatenate）模块，将矩阵分解器的9个输出端口连接到模拟器电路的9个输入端口即可。

mat = rand(9, 100); % 假设矩阵有100列
save('matfile.txt', 'mat', '-ascii');
dt = 0.01;

这段示例代码将生成一个随机矩阵（9行100列），然后将其导出为一个文本文件（matfile.txt），采样时间间隔（dt）设置为0.01秒。您可以在Simulink中打开简易电路文件，右键单击From Workspace模块，选择“Parameters...”并将“Data”设置为“matfile.txt”，然后设置“Sample time”为“dt”。

Answer 21

要将Matlab中的一个9行的矩阵的每一列（9个数值）依次输入到Simulink电路的九个输入端口，并按时间顺序逐步输入每一列的数据，可以使用Simulink中的From Workspace模块来实现。以下是一个简单的步骤指导：

1. 准备数据：

   • 在Matlab中生成包含你要输入的9行矩阵数据，每一列包含9个数值。

2. 配置From Workspace模块：

   • 在Simulink模型中添加From Workspace模块。
   • 配置From Workspace模块的参数，选择输入数据源为Workspace，设置变量名称为你在Matlab中定义的矩阵变量名。

3. 设置时间步长：

   • 在From Workspace模块的参数中，设置Sample Time为一个较小的值，以便按时间顺序逐步输入每一列的数据。

4. 连接到输入端口：

   • 将From Workspace模块的输出连接到Simulink模型中的相应的九个输入端口，确保每个输入端口对应矩阵的每一列数据。

5. 运行模型：

   • 运行Simulink模型，From Workspace模块会按照预设的时间顺序逐步输入矩阵的每一列数据到电路的九个输入端口中。

通过以上步骤，你可以实现将Matlab中的9行矩阵的每一列数据依次输入到Simulink电路的九个输入端口，并按时间顺序逐步输入每一列的数据。使用From Workspace模块可以方便地控制输入数据的顺序和时间间隔。希望这个指导对你有所帮助。如果需要更多帮助或有其他问题，请随时告诉我。

Answer 22

可以利用From Workspace模块将MATLAB中的矩阵数据按照时间顺序依次输入到您的滤波器模型的九个输入端口

Answer 23

参考gpt
要将Matlab中的矩阵输入到Simulink中的九个输入端口，并按时间依次输入每一列的九个数值，您可以使用Simulink中的From Workspace模块结合一些Matlab脚本来实现。下面是一个简单的步骤：

1. 准备Matlab脚本：

   • 在Matlab中，编写一个脚本来加载您的矩阵数据并将数据按列分割为不同的时间步骤。这样可以确保每个时间步骤输入一个列向量。
   • 将每个列向量保存为一个结构体数组，每个结构体包含一个列向量数据和对应的时间戳。

2. 使用From Workspace模块：

   • 在Simulink中，使用From Workspace模块来接收Matlab脚本生成的数据。
   • 在From Workspace模块的参数设置中，选择“Structure with time”作为数据格式，并指定结构体数组的名称。

3. 设置仿真时间步：

   • 在Simulink模型中，设置仿真器的时间步长，以便在每个时间步骤输入一个列向量数据。

4. 编写Matlab脚本：

   • 在Simulink中使用Matlab Function模块，编写一个简单的脚本来提取结构体数组中的数据，并将数据分配给九个输出端口。

在这个过程中，您需要确保Matlab脚本能够正确地生成按列分割的数据，并且Simulink模型能够正确地接收和处理这些数据。通过结合From Workspace模块和Matlab脚本，您应该能够实现按时间依次输入每一列的九个数值到Simulink电路的九个输入端口。祝您成功实现图像滤波的Simulink简易电路！

Answer 24

需要将矩阵转换为向量，可以使用矩阵转置和reshape操作
