关于#matlab#的问题：永磁同步电机matlab仿真，达不到额定转速，是PI控制器的问题吗

Question

永磁同步电机matlab仿真，额定转矩下，达不到额定转速，如图所示，是PI控制器的问题吗？电机额定转速3000r,额定电流2.8A，额定转矩1.27nm,可以帮忙解答一下吗？谢谢！

Answer 1

引自免费微信小程序：皆我百晓生

从您提供的信息来看，电机在额定转矩下无法达到额定转速，可能的原因有很多，包括但不限于控制器参数设置不合理、模型参数不准确、系统动态特性不佳等。首先，我们需要分析的是PI控制器的参数设置是否合适。

在MATLAB仿真的情况下，通常PI控制器的结构如下：

Gc = pid(Kp, Ki);

其中Kp是比例增益，Ki是积分增益。为了更好地调整控制器参数，我们可以通过以下步骤进行优化：

1. 确定控制器参数:

   • Kp: 这个值影响系统的响应速度。较高的Kp会导致更快的响应，但也可能导致系统不稳定。开始时，可以将Kp设置为一个较低但非零的值，比如0.1，并逐渐增大。
   • Ki: 积分增益负责消除稳态误差。过高的Ki可能会导致系统振荡，而过低则可能导致系统有稳态误差。初始时，尝试设置一个小于Kp的值，例如Ki = Kp / 10。

2. 逐步调整:

   • 尝试不同的Kp和Ki组合，观察电机的响应。这可能需要手动迭代或使用自动化方法，如网格搜索或遗传算法。

3. 查看系统稳定性:

   • 使用MATLAB的step或bode函数检查闭环传递函数的稳定性和幅相裕度。确保系统没有不稳定环节。

4. 检查模型参数:

   • 确保电机模型的参数（如电感、电阻、磁通等）与实际电机相符。如果模型参数不准确，即使控制器参数最优，也无法达到预期性能。

5. 观察控制信号:

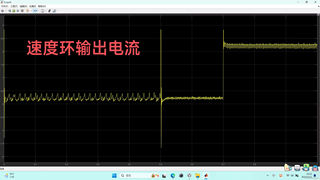

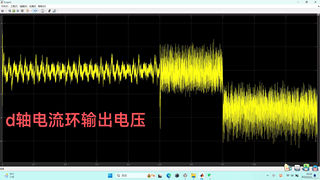

   • 您提供的图中显示了速度环输出电流（Scope4）和两轴电流环输出电压（Scope3和Scope5）。这些信号可以帮助判断控制器的工作情况。如果输出电流波动大或始终无法达到期望值，可能是控制器问题。如果输出平稳但电机未达额定转速，可能是电机模型或其他因素。

6. 仿真时间:

   • 确认您的仿真时间足够长，以便观察到电机能否最终达到额定转速。有时，尤其是在调整控制器参数时，需要较长的时间来观察整个动态过程。

根据上述建议，您可以尝试调整PI控制器的参数并重新运行仿真。如果您需要具体的MATLAB代码片段来实现这些步骤，请提供详细的代码框架或者模型文件，这样我可以更具体地指导您如何修改和调试。
