为什么在AD中IC这里走不出线呢？

Question

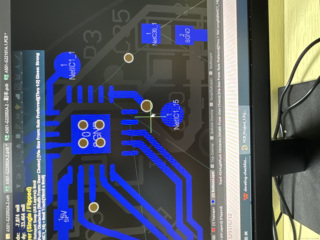

IC这里走不出线，不知道是不是哪里规则没设置好，间距太小了走不出来，真的不知道，大家有没有遇到这种问题，到底为什么啊

Answer 1

引自免费微信小程序：皆我百晓生

我理解你在STM32设计中遇到了IC引脚连接问题，即线路在到达IC的特定引脚（IC1_14）时没有继续延伸。这可能是由于设计规则、布局空间限制、或者净空区域设置不当导致的。为了解决这个问题，我们可以一步步检查以下几个方面：

1. 设计规则：

   • 确保你的设计规则允许从其他位置到IC1_14的导线跨越的最小距离。检查是否有最小间距要求，特别是在接触点（焊盘）周围。
   • 检查是否设置了合理的过孔（via）大小和数量，特别是在靠近IC引脚的地方，可能需要更大的过孔来保证信号完整性。

2. 布局空间：

   • 查看PCB图上的实际布局，确认是否有足够的空间让线路通过。如果线路被其他组件或焊盘阻挡，可能需要重新调整布局。
   • 确认是否正确使用了热熔（Hug & Push）选项，它可以帮助线路避开障碍物，但也要确保不会影响到其他重要信号路径。

3. 净空区域：

   • 保持IC周围的净空区域足够大，以便于散热和信号完整性。检查是否在KeepOutLayer中包含了IC1_14附近的区域。
   • 如果有多个层，确保所有层的净空区域设置正确，包括TopLayer和BottomLayer。

4. 信号完整性检查：

   • 使用设计工具中的信号完整性分析工具，看看是否存在任何可能导致信号反射或衰减的问题。

5. 检查线路类型：

   • 确认线路类型（如直通线、微带线、带状线等）是否适合从当前位置到IC1_14的距离，并且符合设计规范。

6. 检查设计文件：

   • 确保你使用的PCB设计文件（如*.sch和*.pcb）是最新的，并且与你的设计软件兼容。

如果你能提供更具体的PCB设计文件信息，比如相关规则设置、线路的具体走向等，我可以帮你更准确地定位问题并提出解决方案。如果需要，可以尝试手动调整线路，或者在设计软件中使用自动布局功能来优化路径。如果问题仍然存在，可能需要寻求专业PCB设计人员的帮助。
