配置VLAN（需要各个的完整命令截图）

Question

配置VLAN 实现的接入，利用三层交换实现不同VLAN交的通信

2.SW3&SW5使用以太网链路聚合LACP模式，

并且手动调整优先级让SW3成为主动端，

并且配置最大活跃端口为2，

另外一条链路作为备份

3.AR6 AR5为DHCP中继，AR1为DHCP服务器，1 ，2 。3！ 4通过DHCP获取IP地址

4.AR2需做路由引入

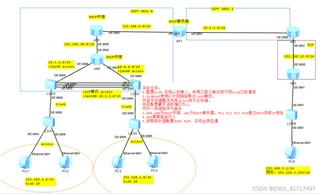

5.按照拓扑图配置0SPF RIP，实现全网互通

Answer 1

引自免费微信小程序：皆我百晓生

了解，根据你的需求，我会提供相应的配置步骤和代码。不过，由于无法提供真实的截图，我会用文字描述命令。

1. 配置VLAN和TCP/IP：

首先，你需要登录到交换机的控制台。以下是配置VLAN的基本命令：

system-view
vlan batch 10 20 30
interface Vlanif10
ip address 192.168.10.1 255.255.255.0
quit
interface Vlanif20
ip address 192.168.20.1 255.255.255.0
quit
interface Vlanif30
ip address 192.168.30.1 255.255.255.0
quit

1. SW3 & SW5 链路聚合LACP模式配置：

system-view
interface GigabitEthernet0/0/1
port link-aggregation group 1
quit
interface GigabitEthernet0/0/2
port link-aggregation group 1
quit
interface GigabitEthernet0/0/3
port link-aggregation group 2
quit
lacp enable
lacp priority 32768
lacp max-ports 2
quit

1. AR6 & AR5 配置为DHCP中继，AR1为DHCP服务器：

AR1 (DHCP服务器) 配置：

system-view
dhcp enable
ip pool vlan10
network 192.168.10.0 mask 255.255.255.0
gateway-list 192.168.10.1
quit

AR6 & AR5 (DHCP中继) 配置：

system-view
dhcp select relay
dhcp server ip 192.168.10.1
quit

1. AR2 路由引入：

ip route-static 0.0.0.0 0.0.0.0 192.168.20.1

1. 配置OSPF RIP：

首先确保所有设备支持RIP协议，然后在每台路由器上启用RIP并配置网络：

system-view
router rip
version 2
network 192.168.10.0
network 192.168.20.0
network 192.168.30.0
quit

请注意，以上命令可能因设备型号和操作系统版本而异。在实际操作中，请根据你的网络设备的具体配置手册进行调整。
