SolidWorks中三视图建模错误

Question

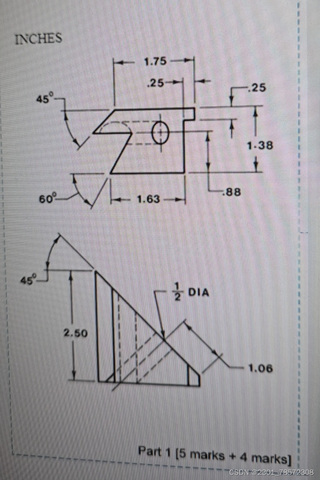

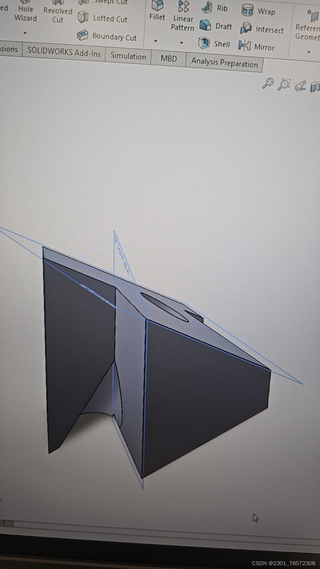

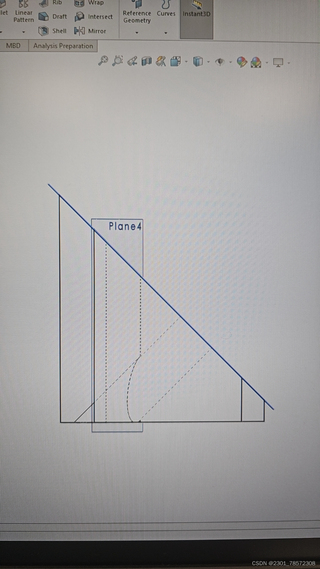

要求是要用图一建一个模型，但是我建出来的（图二，图三）正视图有一个弯弯的部分，请问哪里出了问题？

• 图一

• 图二




• 图三

Answer 1

引自免费微信小程序：皆我百晓生

在分析您的问题后，我认为您可能在创建模型时对某些步骤理解有误或者操作不当。根据您提供的信息，我将尝试解释可能的问题所在，并提供解决建议。

首先，我们需要了解 SolidWorks 中如何正确地按照三视图进行三维建模。这里我会给出一个大致的步骤指南，您可以对照这个流程检查您的建模过程。

1. 创建基准面：根据俯视图确定主要的基准平面。

   • 在 SolidWorks 中，选择“草图绘制”，然后选择“新建基准面”。参照图1中的尺寸，创建相应的基准面。

2. 创建草图：在基准平面上绘制轮廓线。

   • 根据俯视图，绘制出形状的外轮廓线，包括直线、圆弧等元素。

3. 建立特征：根据侧视图和主视图添加特征。

   • 使用“拉伸”命令建立主体部分，确保高度与主视图匹配。
   • 对于弯曲部分，可以考虑使用“旋转”或“扫描”命令。由于您没有提供具体的弯曲细节，我将假设这是一个简单的弯曲。您可以先绘制一条代表弯曲路径的曲线，然后通过“扫描”特征沿着这条曲线创建弯曲部分。

   // 假设已经创建了一个名为"Sketch1"的草图，包含弯曲路径线
   var sweepProfile = document.Sketches["Sketch1"];
   var sweepPath = document.FEATURES.AddProfileOfCurve(sweepProfile);
   var sweptFeature = document.FEATURES.AddSweep(sweepPath, "主体弯曲部分");


4. 添加其他特征：如孔、倒角等。

   • 按照图1的要求，在适当位置添加孔和倒角。使用“洞口”或“旋转”命令创建孔，使用“倒角”命令处理边角。

5. 镜像和阵列：根据提示完成镜像和阵列操作。

   • 如果需要镜像特征，请使用“镜像”命令。对于阵列，可使用“特征工具”下的“阵列”选项。

6. 审查并调整模型。

   • 检查模型是否符合所有尺寸要求，如有不符，进行相应修改。

请根据这些步骤检查您的建模过程，看看是否有遗漏或错误的操作。如果您仍然遇到困难，或者需要更详细的指导，请提供具体问题，我将尽力协助您解决。如果需要，我可以进一步演示如何使用 SolidWorks API 来实现上述步骤，但请注意，这需要编程环境和 SolidWorks 的支持。
