需要做的:定时/计数器T0工作在方式1产生周期2s 矩形波,控制发光二极管亮1秒灭1秒,并且循环往复。定时/计数器T1工作在方式1产生周期1s矩形波,控制发光二极管亮0.5秒灭0.5秒,并且循环往复。
我的代码
TMOD=0x01;
TH0=
TL0=
EA1=
ET0=1;
TR0=1;
麻烦懂的帮我看看解决一下,最好是一个完整的代码

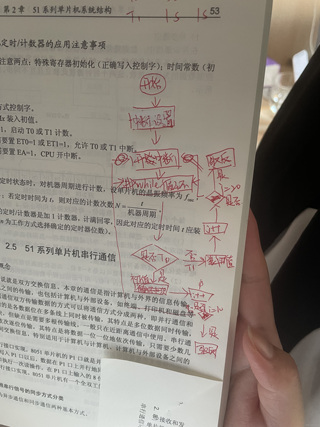

补充一个流程图,按流程图操作:

需要做的:定时/计数器T0工作在方式1产生周期2s 矩形波,控制发光二极管亮1秒灭1秒,并且循环往复。定时/计数器T1工作在方式1产生周期1s矩形波,控制发光二极管亮0.5秒灭0.5秒,并且循环往复。
我的代码
TMOD=0x01;
TH0=
TL0=
EA1=
ET0=1;
TR0=1;
麻烦懂的帮我看看解决一下,最好是一个完整的代码
补充一个流程图,按流程图操作:

以下内容由CHATGPT及阿里嘎多学长共同生成、有用望采纳:
根据您提供的链接内容,您想要实现的是用C51单片机的定时/计数器T0和T1来控制发光二极管(LED)的闪烁,具体要求是T0产生周期为2秒的矩形波,控制LED亮1秒后灭1秒,循环往复;T1产生周期为1秒的矩形波,控制LED亮0.5秒后灭0.5秒,循环往复。
以下是根据您提供的信息和要求编写的示例代码:
#include <reg51.h> // 引入51单片机的寄存器定义头文件
// 假设P1端口连接LED,P1.0为第一个LED
sbit LED = P1^0; // 定义LED连接的端口
void Timer0_Init(void) // 定时器T0初始化函数
{
TMOD &= 0x0F; // 清除T0控制位
TMOD |= 0x10; // 设置T0为模式1(16位定时器)
TH0 = (65536 - 50000) / 256; // 设置定时器初值高8位
TL0 = (65536 - 50000) % 256; // 设置定时器初值低8位
ET0 = 1; // 使能T0中断
EA = 1; // 开启全局中断
TR0 = 1; // 启动T0
}
void Timer1_Init(void) // 定时器T1初始化函数
{
TMOD &= 0xF0; // 清除T1控制位
TMOD |= 0x01; // 设置T1为模式1(16位定时器)
TH1 = (65536 - 50000) / 256; // 设置定时器初值高8位
TL1 = (65536 - 50000) % 256; // 设置定时器初值低8位
ET1 = 1; // 使能T1中断
EA = 1; // 开启全局中断
TR1 = 1; // 启动T1
}
void main(void)
{
Timer0_Init(); // 初始化定时器T0
Timer1_Init(); // 初始化定时器T1
while(1)
{
// 主循环中不做任何操作,所有工作由中断服务程序完成
}
}
// T0中断服务程序
void Timer0_ISR() interrupt 1
{
static unsigned int count0 = 0;
count0++;
if (count0 >= 4) // 2秒时间到
{
count0 = 0;
LED = !LED; // 切换LED状态
}
}
// T1中断服务程序
void Timer1_ISR() interrupt 3
{
static unsigned int count1 = 0;
count1++;
if (count1 >= 2) // 1秒时间到
{
count1 = 0;
LED = !LED; // 切换LED状态
}
}
这段代码首先初始化了两个定时器T0和T1,分别设置为模式1,用于生成周期性的矩形波。每个定时器都有一个中断服务程序,用于在定时周期到达时切换LED的状态。T0的中断服务程序每4次中断切换一次LED(因为每次中断是0.5秒,4次就是2秒),T1的中断服务程序每2次中断切换一次LED(因为每次中断是0.5秒,2次就是1秒)。
请注意,这段代码是一个示例,可能需要根据您的硬件连接和具体需求进行调整。在实际应用中,还需要考虑其他可能影响程序的因素,比如单片机的时钟频率等。
