dxf导入到AD16尺寸偏差问题

Question

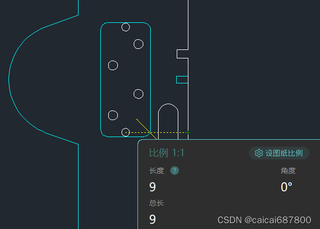

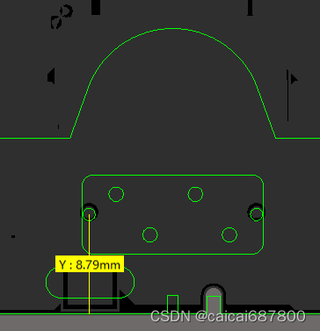

将dxf文件导入到PCB中，尺寸发生偏差。比如图中这个尺寸在dxf中是9mm，导入到PCB中变成了8.79mm，这是什么原因呢？

Answer 1

导入DXF文件到PCB软件中发生尺寸偏差的原因可能有几种可能性：

1. 单位设置不正确：在导入dxf文件之前，需要确保PCB软件的单位设置与dxf文件的单位相匹配。例如，如果dxf文件是以毫米为单位，而PCB软件以英寸为单位，则导入时尺寸会发生偏差。

2. 缩放问题：dxf文件可能在导入时经历了缩放。这可能是由于dxf文件和PCB软件的缩放比例不一致导致的。需要检查缩放比例设置是否正确，并进行相应的调整。

3. 精度问题：PCB软件在处理尺寸时可能具有一定的精度限制。例如，软件可能只能精确到一定的小数位数。因此，在导入dxf文件时，某些尺寸可能会被四舍五入或截断，导致尺寸偏差。

解决这个问题的方法包括：

1. 确保单位设置正确：在导入dxf文件之前，检查PCB软件的单位设置，并确保与dxf文件的单位相匹配。

2. 调整缩放比例：在导入dxf文件时，检查缩放比例设置，并进行调整，以确保尺寸准确匹配。

3. 使用更精确的软件：如果PCB软件的精度限制导致尺寸偏差无法解决，可以考虑使用更精确的软件进行导入和设计。

4. 手动修正尺寸：如果尺寸偏差不是很大，可以手动在PCB软件中调整尺寸，使其与dxf文件中的尺寸匹配。这可能需要一些尝试和调整，但可以解决问题。
