这个是matlab滤出50hz

Question

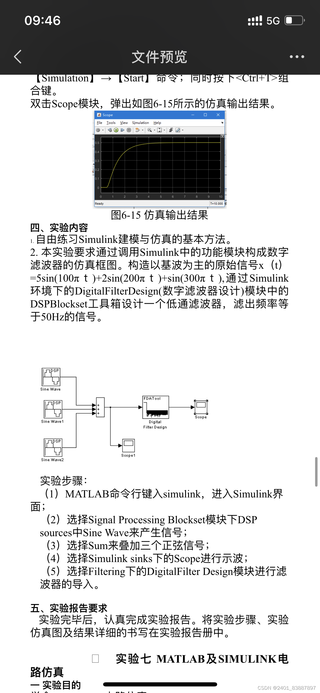

怎么做啊这个，simiulink设置低通滤波器然后滤出50hz的怎么设置啊

Answer 1

引自免费微信小程序：皆我百晓生

要实现这个任务，你需要按照以下步骤操作来构建 Simulink 模型并设计一个低通滤波器以滤除 50 Hz 的信号。

1. 打开 MATLAB，并在命令行输入 simulink 进入 Simulink 环境。
2. 在 Simulink 库浏览器中找到 "Sources" -> "Signal Processing Blockset" -> "DSP Sources"，然后拖拽 "Sine Wave" 到工作区。
3. 双击 "Sine Wave" 块，配置参数为 100 Hz、幅度 5，点击 "OK" 关闭对话框。
4. 再次从 "Sources" 中拖拽两个额外的 "Sine Wave" 块到工作区。分别为 200 Hz 和 300 Hz，幅度分别为 2 和 1。
5. 从 "Math Operations" 中拖拽一个 "Sum" 块到工作区，连接三个 "Sine Wave" 输出到 "Sum" 输入，得到复合信号。
6. 从 "Sinks" 中拖拽一个 "Scope" 到工作区，连接 "Sum" 的输出到 "Scope"。
7. 从 "Filters" 中找到 "Digital Filter Design"，然后打开 "Digital Filter Design" 工具箱。
8. 在 "Digital Filter Design" 窗口中，选择 "New Filter Design"，选择 "Lowpass" 类型，然后点击 "OK"。
9. 设定截止频率（Cut-off Frequency）为 50 Hz，采样率（Sample Rate）为 1 kHz 或更高，然后点击 "Design" 创建滤波器。
10. 在 "Digital Filter Design" 窗口下方的 "Model" 部分，可以看到滤波器的 Simulink 模块。将其拖拽到你的 Simulink 工作区中。
11. 将 "Sum" 块的输出连接到滤波器的输入，滤波器的输出连接回 "Scope"。
12. 保存您的 Simulink 模型，例如命名为 "Filter_50Hz.sldemo"。
13. 回到 MATLAB 命令行，运行模型：open_system('Filter_50Hz.sldemo')，然后执行仿真：sim('Filter_50Hz.sldemo')。
14. 观察 "Scope" 显示窗口，你应该看到经过滤波后的信号，其中 50 Hz 的成分被显著削弱。

以下是创建 Simulink 模型的伪代码表示，注意这并不是真正的 MATLAB 代码，而是对模型构建过程的文字描述：

1. simulink
2. add Sine Wave (freq=100 Hz, amplitude=5)
3. add Sine Wave (freq=200 Hz, amplitude=2)
4. add Sine Wave (freq=300 Hz, amplitude=1)
5. add Sum
6. connect Sine Waves to Sum inputs
7. add Scope
8. connect Sum output to Scope input
9. open Digital Filter Design
10. create Lowpass filter (cut-off freq=50 Hz, sample rate=1 kHz)
11. drag new filter block into Simulink workspace
12. connect Sum output to filter input, filter output to Scope input
13. save model as "Filter_50Hz.sldemo"
14. open_system('Filter_50Hz.sldemo')
15. sim('Filter_50Hz.sldemo')

根据这些步骤，你应该能在 Simulink 中成功构建滤波器并滤除 50 Hz 的信号。由于这是一个文字描述，无法提供图形模拟图，但你应该能根据这些指导在实际环境中构建出模型。如果你遇到任何具体的问题，随时提问，我会进一步帮助你。
