zedgraph 如何绘制静态网格线

Question

想问zedgraph 如何绘制静态网格线，就是波形放大缩小时网格线不随波形移动
zedgraph 绘制网格线是根据Y轴绘制的，所以在拖动Y轴（移动曲线）时，网格线会随着曲线一起移动，而且多曲线时，如果第一条曲线隐藏掉，网格线也会消失，所以想问，怎么绘制静态网格线，就是基于绘图区域的网格线，而不是YAxis的MajorStep
目前网格线的设置

```c#
GraphPane pPanel = this.zedGraphChart.GraphPane；
float dashLength = 0.1f;
//X轴标题不显示
pPanel.XAxis.Title.IsVisible = false;
//设置刻度文本颜色
pPanel.XAxis.Scale.FontSpec.FontColor = enColorY;
//设置X轴颜色
pPanel.XAxis.Color = enColorY;
//zedgraph显示参考线/辅助线/网格线
pPanel.XAxis.MajorGrid.IsVisible = true;
pPanel.XAxis.MajorGrid.Color = enColorY;
pPanel.XAxis.MajorGrid.DashOn = dashLength;// 网格为虚线，这句话是设置虚线中的实线部分长度
pPanel.XAxis.MajorGrid.DashOff = 0f;// 设置虚线中的空白部分长度
pPanel.XAxis.MajorGrid.PenWidth = 0.1f;// 设置虚线线宽
//子网格线 不可见
pPanel.XAxis.MinorGrid.IsVisible = false;
//刻度
//设置主刻度的长度
pPanel.XAxis.MajorTic.Size = 10f;
//主刻度颜色
pPanel.XAxis.MajorTic.Color = enColorY;
//隐藏X轴正上方的刻度
pPanel.XAxis.MajorTic.IsOpposite = false;
pPanel.XAxis.MinorTic.IsOpposite = false;
//朝内
pPanel.XAxis.MajorTic.IsOutside = false;
pPanel.XAxis.MinorTic.IsOutside = false;
//X轴最小刻度值自动缩放
pPanel.XAxis.Scale.MinorStepAuto = true;
//设置第一条Y轴标题
pPanel.YAxis.Title.IsVisible = false;
pPanel.YAxis.Title.FontSpec.Size = 11f;
//设置网格线 主网格线
pPanel.YAxis.MajorGrid.IsVisible = true;
pPanel.YAxis.MajorGrid.Color = enColorY;
pPanel.YAxis.MajorGrid.DashOn = dashLength;
pPanel.YAxis.MajorGrid.DashOff = 0f;
pPanel.YAxis.MajorGrid.PenWidth = 0.1f;
//设置子网格线不可见
pPanel.YAxis.MinorGrid.IsVisible = false;
//刻度
//设置主刻度的长度
pPanel.YAxis.MajorTic.Size = 11f;
//主刻度颜色
pPanel.YAxis.MajorTic.Color = enColorY;
pPanel.YAxis.MinorTic.Color = enColorY;
//朝外
pPanel.YAxis.MajorTic.IsOpposite = false;
pPanel.YAxis.MinorTic.IsOpposite = false;
pPanel.YAxis.MajorTic.IsOutside = false;
pPanel.YAxis.MinorTic.IsOutside = false;

我的现象

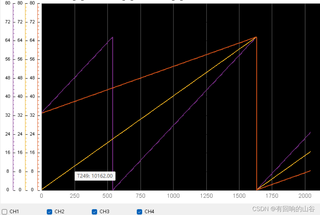

显示曲线1

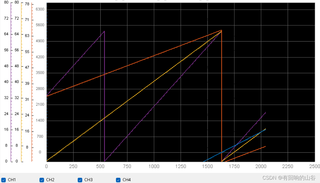

隐藏曲线1，辅助线也没了

移动YAxis,辅助线也动了

Answer 1

引自免费微信小程序：皆我百晓生

为了实现静态网格线，你需要在ZedGraph中创建一个新的自定义网格类，并重写其Draw()方法。这样，你可以控制网格线的绘制方式，使其独立于坐标轴的缩放和移动。这里是一个简单的步骤指南以及示例代码：

首先，创建一个继承自ZedGraph.ZedGraphControl的控件，然后添加自定义网格类。

public partial class MyCustomGrid : ZedGraph.ZedGraphControl
{
    // ...
}

接下来，创建一个自定义网格类，继承自ZedGraph.Grid。

public class CustomStaticGrid : Grid
{
    public CustomStaticGrid()
    {
        // 设置默认属性
        IsVisible = true;
        Color = Color.LightGray;
        DashStyle = System.Drawing.Drawing2D.DashStyle.Solid;
        PenWidth = 0.5f;
        // 其他必要的属性设置...
    }

    protected override void Draw(Graphics g, GraphPane pane, bool drawMajor)
    {
        base.Draw(g, pane, drawMajor);

        // 获取绘图区域的大小
        RectangleF plotArea = pane.Chart.Rect;

        // 计算网格线的位置
        float yMin = pane.Chart.Axes［AxisType.SecondaryY］.ViewMin;
        float yMax = pane.Chart.Axes［AxisType.SecondaryY］.ViewMax;
        float xMin = pane.Chart.Axes［AxisType.X］.ViewMin;
        float xMax = pane.Chart.Axes［AxisType.X］.ViewMax;

        // 创建用于绘制的Pen对象
        Pen pen = new Pen(Color, PenWidth);
        pen.DashPattern = new float[] { DashLength, DashOff };

        // 在绘图区域内绘制垂直网格线
        for (float y = yMin; y <= yMax; y += MajorStep)
        {
            g.DrawLine(pen, plotArea.Left, y + plotArea.Top, plotArea.Right, y + plotArea.Top);
        }

        // 在绘图区域内绘制水平网格线
        for (float x = xMin; x <= xMax; x += MajorStep)
        {
            g.DrawLine(pen, x + plotArea.Left, plotArea.Bottom, x + plotArea.Left, plotArea.Top);
        }
    }
}

最后，在你的窗体中实例化这个控件并设置自定义网格。

public partial class Form1 : Form
{
    public Form1()
    {
        InitializeComponent();

        // 创建自定义网格实例
        CustomStaticGrid customGrid = new CustomStaticGrid();
        customGrid.Dock = DockStyle.Fill;

        // 设置自定义网格为当前的GraphPane
        customGrid.GraphPane = zedGraphChart.GraphPane;
        // 或者将customGrid赋值给GraphPane的Grid属性
        // zedGraphChart.GraphPane.Grid = customGrid;

        // 添加数据系列等其他操作...

        // 将自定义网格添加到窗体上
        Controls.Add(customGrid);
    }
}

这段代码将会创建一个静态网格，它不会随着Y轴的缩放而移动。注意，这里的MajorStep应该与你的需求相符，你可以根据实际情况调整。此外，确保你的数据已经正确地添加到了MyCustomGrid控件中。
