定时/计数器 T0 工作在方式 1 产生周期 2s 矩形波,控制发光二极管亮 1 秒灭
1 秒,并且循环往复。定时/计数器 T1 工作在方式 1 产生周期 1s 矩形波,控制 发光二极管亮 0.5 秒灭 0.5 秒,并且循环往复。

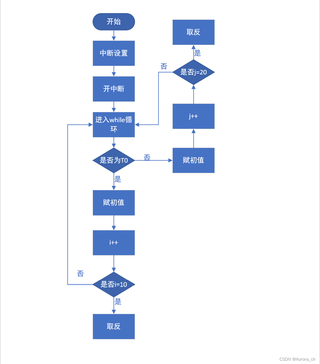

按流程图编辑代码
定时/计数器 T0 工作在方式 1 产生周期 2s 矩形波,控制发光二极管亮 1 秒灭
1 秒,并且循环往复。定时/计数器 T1 工作在方式 1 产生周期 1s 矩形波,控制 发光二极管亮 0.5 秒灭 0.5 秒,并且循环往复。
按流程图编辑代码
引自免费微信小程序:皆我百晓生
首先,为了实现这个功能,我们需要配置T0和T1定时器工作在方式1,并设置它们的预分频系数。这里我们使用C51汇编指令进行配置。以下是详细的步骤:
下面是完整的C51代码示例:
#include <reg52.h> // 包含头文件,包含C51的寄存器定义
// LED口选择(这里假设P1.0到P1.7为LED接口)
#define LED_PORT P1
#define LED_DDR DDR_P1
void delay_ms(int ms); // 延时函数,用于模拟实际操作
void timer0_isr(void) interrupt 1; // T0中断服务程序
void timer1_isr(void) interrupt 3; // T1中断服务程序
unsigned char j, i;
void main() {
LED_DDR = 0xFF; // 设置所有LED为输出
EA = 1; // 开启全局中断
EX0 = 1; // 开启T0中断
EX1 = 1; // 开启T1中断
TH0 = 0xFD; // 计算得到的TH0值,使T0定时器周期约为2s
TL0 = 0x8F;
TH1 = 0xFF; // 计算得到的TH1值,使T1定时器周期约为1s
TL1 = 0xFF;
while (1) {
if (j == 20) { // 每当j达到20,切换T0/T1的控制
j = 0;
i = 0;
}
if (j > 0) { // T0控制LED亮灭
LED_PORT ^= 0x01 << i; // 取反第i个LED
if (++i == 8) { // 当遍历完所有LED后重置i
i = 0;
}
} else { // T1控制LED亮灭
LED_PORT ^= 0x01 << (i % 8); // 取反当前时刻应该亮的LED
}
j++;
}
}
// 中断服务程序
void timer0_isr(void) {
TH0 = 0xFD; // 重新加载TH0值
TL0 = 0x8F; // 重新加载TL0值
TR0 = !TR0; // 反转TR0,改变T0的工作模式
}
void timer1_isr(void) {
TH1 = 0xFF; // 重新加载TH1值
TL1 = 0xFF; // 重新加载TL1值
TR1 = !TR1; // 反转TR1,改变T1的工作模式
}
// 延时函数,用于模拟实际操作
void delay_ms(int ms) {
for (int i = 0; i < ms; i++) {
for (int j = 0; j < 125; j++) {
__asm__("NOP");
__asm__("NOP");
}
}
}
这段代码实现了两个定时器的交替控制,其中delay_ms()
函数是一个简单的延时函数,用于模拟实际操作。由于篇幅限制,无法提供流程图绘制,但你可以根据代码逻辑自行创建流程图。注意:此代码仅作为概念验证,实际应用可能需要调整参数以适应具体硬件环境。
