silvaco tcad led 模拟电致发光过程保存光谱报错

silvaco tcad建立了一个pin的led模型,在模拟电致发光过程中,保存到.spc文件中显示文件不存在,请问这个是什么问题,有什么解决方法吗

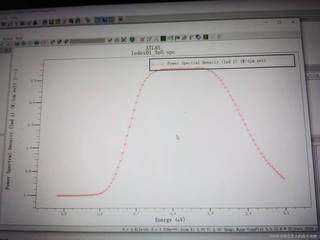

想要得到这个结果图


  • 写回答

5条回答 默认 最新

  • 专家-赤兔[在线] 全栈领域优质创作者 2024-04-20 00:36
    关注

    引自免费微信小程序:皆我百晓生

    根据您提供的信息,您在使用Silvaco TCAD进行LED模型的电致发光模拟时遇到了保存光谱文件(.spc)失败的问题。首先,我们需要检查以下几个可能的原因:

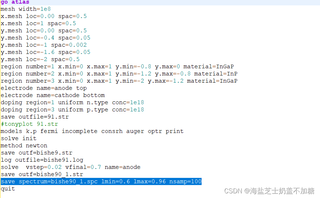

    1. 文件路径错误:确保您在save spectrum命令中的文件名和路径是正确的。图2和图3中的文件路径似乎不同,bishe90_1.spcbishe901.spc。请检查这两个路径是否指向了同一个文件。

    2. 运行顺序:在图2中,#tonyplot 91.str之前的save outfile=91.str命令似乎没有成功执行,导致后续的save spectrum依赖于这个未创建的文件。请确认save outfile=91.str之前的操作是否正确且已经成功。

    3. 权限问题:检查当前工作目录和文件保存路径是否有足够的权限写入文件。确保您有权限在指定位置创建新的.spc文件。

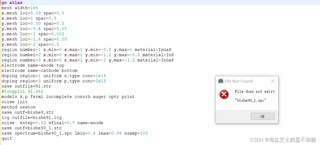

    4. 输出文件重命名:在图3中,TonyPlot可能正在尝试打开一个名为ledex013p5.spc的文件,这可能与您期望保存的文件不同。确保save spectrum命令中的文件名与实际保存的文件一致。

    5. 模拟状态:在save spectrum之前,确保模拟已经完成了并产生了有效的数据。solve vstep=0.02 vfinal=0.7 name=anode命令之后应该有一个稳定的输出,否则可能无法生成光谱。

    6. 清理旧文件:如果上述步骤都没有解决问题,尝试先删除或确认bishe90_1.spcbishe901.spc是否存在,然后重新运行模拟。

    基于以上分析,您可以尝试以下修复步骤:

    # 删除旧文件(如果存在)
    rm bishe90_1.spc bishe901.spc

    # 确保save outfile=91.str 成功执行
    save outfile=91.str

    # 重新运行保存光谱的部分
    solve vstep=0.02 vfinal=0.7 name=anode
    save spectrum=bishe901.spc 1min=0.6 1max=0.96 nsamp=100


    如果问题仍然存在,检查您的log文件(bishe91.log)可能会提供更多的错误信息。如果需要进一步的帮助,查看Silvaco TCAD的官方文档、论坛或联系技术支持。
