ADS仿真电压下面有一条直线是为什么

Question

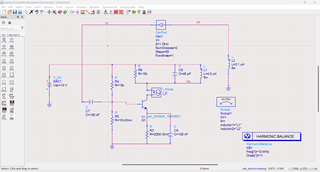

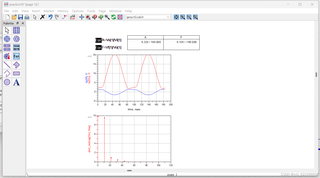

照着三三的视频连的 但是出来的图像不一样，增益都是一样的第一张图是三三的 后面的是我的

Answer 1

引自免费微信小程序：皆我百晓生

根据您提供的信息，您在使用ADS（Advanced Design System）进行仿真时，发现两个不同的设计产生的电压波形图中，存在一条直线。这种情况可能是由于以下几个原因导致的：

1. 参考电平或偏置：直线可能是电源线或者参考电压线，比如地（GND）或Vcc。确保所有电路中的电压源、偏置电阻和其他信号线没有错误地设置为一个固定值。

2. 噪声或饱和行为：如果电路中有放大器或者非线性元件，直线可能表示饱和区域，当输入信号超过放大器的动态范围时，输出会趋向饱和电压。

3. 线性度检查：检查是否选择了正确的线性工作模式，如果在非线性模式下，某些点可能会显示出近似线性的响应。

4. 滤波器或采样频率：如果在信号处理部分有滤波器，可能是滤波器截止频率附近的数据点，显示为直线。

5. 模拟精度和步进：模拟步进大小（Steps）可能影响了输出的平滑性，如果步进较大，可能会看到阶梯状的直线。

6. 模型参数：检查模型组件的参数，特别是那些对输出有直接影响的，如电阻、电容和电感，是否正确设置。

为了帮助您进一步诊断，我需要查看具体的仿真设置和电路方程。请提供以下信息：

• 电路原理图中关键组件的连接关系和参数设定。
• 您使用的仿真设置，如信号源类型、偏置条件、线性工作模式等。
• 如果可能，请提供详细的电路仿真参数，例如步进值、采样频率等。

如果您能分享完整代码片段或者仿真设置的部分，我会更好地理解问题并给出精确的解决方案。同时，如果图形中显示的直线与理论预期不符，您可以尝试调整仿真参数或检查模型，看是否可以消除这条直线。
