proteus仿真中led显示missing是什么问题呢

Question

如图:
![img](https://img-mid.csdnimg.cn/release/static/image/mid/ask/

0afb8fa3d8c64083b12ba47343e7d93a.jpeg "#left")

有没有哪位同学帮我看看显示missing该怎么解决呢

Answer 1

引自免费微信小程序：皆我百晓生

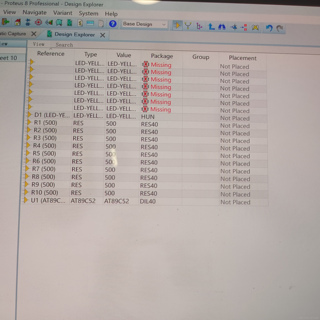

在Proteus仿真中，当您看到"Missing"这样的提示时，这通常意味着电路设计中的某个元件没有被正确放置（Not Placed）。在您的截图中，可以看到多个LED-YELLOW元件标记为"Missing"。这表示这些LED元件还没有添加到电路板上。

要解决这个问题，按照以下步骤操作：

1. 确保你已经从库中添加了LED元件。

   • 在Proteus中点击左上角的 "Library" 图标。
   • 搜索 "LED" 或者具体型号，例如 "LED-YELLOW"。
   • 找到并双击LED元件，它应该会出现在右侧的工作区。

2. 将LED元件放置到电路板上。

   • 点击工作区中的LED元件，然后在电路板空白区域单击鼠标左键放置。
   • 对于每一个"Missing"的LED元件，重复此步骤。

3. 连接LED到电路。

   • 使用连线工具（通常是一个带有箭头的小图标）将LED的阳极（长脚）连接到适当的电源电压（比如Vcc或者+5V），阴极（短脚）连接到相应的微控制器引脚，比如P1.0、P1.1等，取决于你的程序逻辑。
   • 如果需要，可以添加限流电阻到每个LED与电源之间，以防止过流损坏LED。

4. 验证所有电阻（R1-R10）和其他元件是否也已正确放置并连接。

   • 同样地，检查是否有任何其他元件标记为"Missing"，如果有，重复上述步骤进行放置和连接。

5. 检查微控制器（U1, AT89C52）的电源和时钟引脚是否正确连接。

   • XTAL1和XTAL2应该连接到晶振，通常为12MHz。
   • Vcc和GND应分别连接到电源和接地端口。
   • PSEN（程序存储器使能）和ALE（地址锁存允许）通常连接在一起，并且通常连接到微控制器的某个引脚，比如AT89C52的P2.3。
   • 其他GPIO（通用输入输出）引脚根据你的电路需求连接到相应的元件。

6. 确保所有元件都放置好后，保存项目并尝试运行仿真。此时，"Missing"的问题应该已经被解决。

如果以上步骤无法解决您的问题，可能是因为元件库文件出现问题或者是元件库设置不正确。在这种情况下，您可以尝试重新安装或更新Proteus软件，确保您使用的元件库是最新的。如果问题仍然存在，建议联系Proteus技术支持获取专业帮助。
