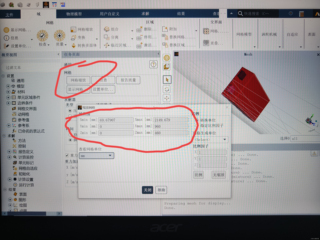

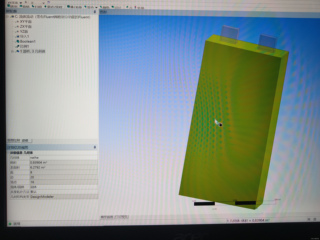

导入模型到fluent后,模型部件的面积数值都算正常,画完网格进入设置界面后,打开网格缩放,Y轴和z轴比例有点不对但还能改回来,可是x轴的域范围出现错误,理论上来说x轴范围应该是208左右的,不知道是哪里出了差错,希望各位牛爷爷能点拨一下
fluent导入stp文件模型网格域范围和模型尺寸范围有问题
- 写回答
- 好问题 0 提建议
- 追加酬金
- 关注问题
- 邀请回答
-
8条回答 默认 最新
关注 引自免费微信小程序:皆我百晓生
在导入STP文件到Fluent进行网格划分后,如果X轴的域范围出现错误,可能是以下几个步骤中的某个环节出现了问题:
-
文件导入: 确认STP文件是否正确导入,检查是否有任何几何体异常或错误的坐标系统。有时,不同的CAD软件可能会有不同的坐标原点设置,这可能导致在Fluent中的坐标偏移。
-
坐标转换: 在Fluent中,可能需要手动或自动进行坐标系转换,确保模型的X轴与Fluent的坐标一致。检查模型设置中的"坐标变换"选项,确保没有错误的偏移或旋转。
-
网格划分: 检查网格划分设置,特别是X方向的划分步长。可能在划分过程中设置了不合适的步长,导致X轴的范围不是预期的208。确保划分步长是均匀且合理的。
-
域范围设置: 在网格设置中,确认X方向的范围是否被正确地限制在了理论值(208左右)内。查看"边界条件"部分,确保Xmin和Xmax值正确。
-
模型单位: 确保所有尺寸和坐标都是基于同一单位,可能是转换时出现的误差。检查并统一单位。
-
模型对齐: 有时候,模型可能不是严格沿X轴对齐,检查模型的中心线是否准确。如果有偏移,可能需要调整模型的位置。
为了帮助您更精确地定位问题,您可以按照以下步骤操作:
- 打开Fluent,查看“详细信息视图”中关于X轴的坐标数据,确认它是否与您的预期一致。
- 如果坐标数据正确,检查网格划分设置,特别是“网格生成单位”和“网格步长”,确保X方向的步长是均匀的。
- 检查“边界条件”中的X方向边界,确保它们被正确设置为208左右。
- 如果上述步骤都无误,尝试手动调整X方向的边界条件,看是否可以强制设置为208。
如果问题仍然存在,建议您提供更详细的模型设置和步骤,以便我可以提供更具体的指导。如果需要,您可以考虑导出模型数据,比如坐标、边界条件等,然后在这里分享,我会根据这些信息进行分析。
解决 无用评论 打赏 举报 编辑记录-
