fluent的在模拟压强时使用希望得到一些建议

Question

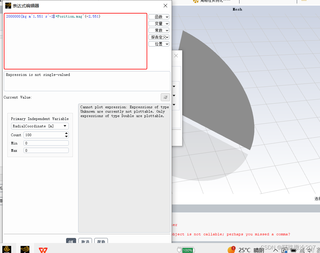

模型是一个1/8的空心球，我希望球体模型的压强随离原点的距离增大而缩小，但是在表达式编辑器中，我一引用坐标就会显示表达式不为单值，是怎么回事啊？

Answer 1

🕒下午好，题主！目前：🟢[在线]
📢参考通义千问、由郭老师整理提供！
📣今日诗号：明月不知君已去，夜深还照读书窗。

在Fluent中模拟压强时，如果您希望球体模型的压强随离原点的距离增大而减小，并且遇到了引用坐标导致表达式不为单值的问题，您可以尝试以下建议：

1. 使用 "Magnitude" 函数：在表达式编辑器中，不要直接引用坐标，而是使用 "Magnitude" 函数来获取距离原点的距离值。例如，对于一个空心球模型，您可以使用类似于 P = P0 - k*Mag(x) 的表达式，其中 P 是压强，P0 是初始压强，k 是压强随距离变化的系数，x 是坐标向量，Mag(x) 计算的是坐标向量的幅度，即离原点的距离。
2. 参考压力设置：确保您的仿真设置中正确配置了参考压力。在Fluent中，参考压力是对计算结果的一种处理方式，用于稳定压力场的计算结果。您需要指定一个参考压力的位置，以便在整个流场中的压力都以该点的压力作为参考。
3. 压力速度耦合：选择合适的压力速度耦合方式。在基于压力的求解器中，压力速度耦合问题会影响压力和速度的迭代方式。您可以选择segregated方式分别更新压力和速度，或者使用Coupled方式同时更新它们。请注意，基于密度的求解器不需要考虑压力速度耦合问题。
4. 模型建立经验：在建立模型时，确保网格划分合理，特别是在球体的边界附近，以避免因网格质量不佳而导致的计算误差。同时，检查所有边界条件和材料属性是否准确设置，以确保模拟的准确性。

总的来说，通过上述建议，您应该能够解决表达式不为单值的问题，并成功设置模型压强随离原点距离增大而减小的效果。如果问题依旧存在，建议查阅Fluent的帮助文档或联系技术支持获取更专业的指导。
