simulink电压电阻

Question

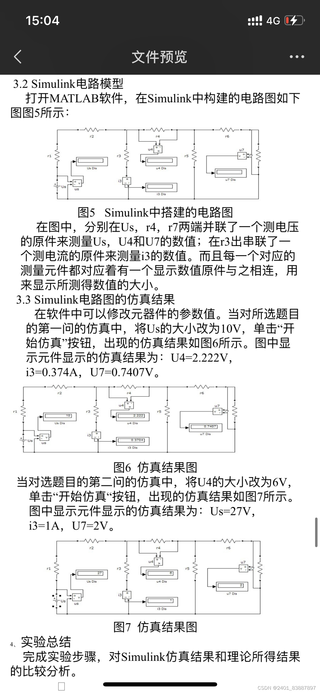

请问这个simulink的话怎么做啊，关于元器件在哪找和设置数值

Answer 1

引自免费微信小程序：皆我百晓生

为了帮助您理解如何在Simulink中构建电路模型并进行仿真实验，我会提供一个详细的步骤指南。由于这是一个文字描述，我将尽力解释每一步骤，但请注意，实际操作时您需要在MATLAB环境中执行。

首先，确保您的MATLAB已经安装了 Simscape 和 Simscape Electrical 元件库。如果没有，您需要从MATLAB的Add-On Explorer中安装它们。

步骤1：打开Simulink 在MATLAB主界面，点击 "Home" -> "Models" -> "New Model" 打开一个新的Simulink模型。

步骤2：添加电源、电阻和测量模块

1. 在左侧的 "Simscape" 模块库中找到 "Sources" -> "Voltage Source" 并拖到工作区。
2. 在 "Resistors" 文件夹下找到 "Fixed Resistor" 并多次拖动到工作区，数量取决于电路中的电阻。
3. 在 "Commonly Used Blocks" 中找到 "Display" 并拖动到工作区，用于显示电压和电流。

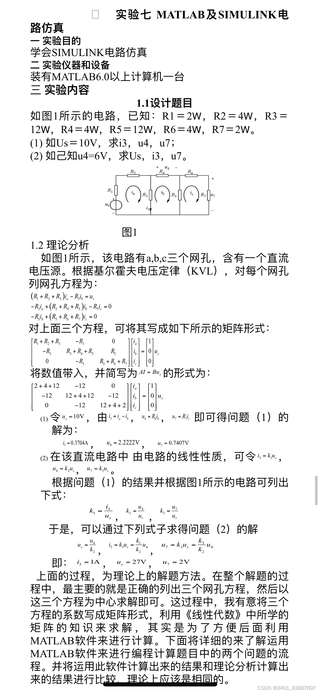

步骤3：构建电路 按照图1中的连接方式，将电压源 Us 连接到 R1，然后依次连接各个电阻，最后将 R7 的输出连接到 "Display"。同时，为了测量 i3，你需要在 R3 的输出处添加一个电流表，连接到相应的 "Display"。

步骤4：设置电阻值 在每个电阻模块上右键点击，选择 "Parameters..."，输入相应的电阻值。例如，对于 R1 设置为2Ω，R2 设置为4Ω等。

步骤5：添加电压和电流测量 在 Us、R4 和 R7 的输出端口添加电压测量模块（"Display"），并分别命名为 U4 和 U7。同样地，在 R3 的输出端口添加电流测量模块，并命名为 I3。

步骤6：保存和运行仿真 给模型命名，例如 "Circuit_Example"，然后点击 "File" -> "Save" 保存模型。在模型窗口顶部点击 "Run" 或者按 F5 开始仿真。

步骤7：设置初始条件 在 "Simulation" 菜单中选择 "Configuration Parameters"，在 "Solver" 标签页中，确保 "Initial States" 设置为 "Specified"，然后在下方表格中输入相应的初始条件。对于第一个问题，将 Us 设置为10V；对于第二个问题，将 U4 设置为6V。

步骤8：查看仿真结果 启动仿真后，Simulink会自动在右侧的 "Scope" 窗口中显示电压和电流的实时值。这些值会随着时间变化，您可以暂停或结束仿真来查看稳定后的值。

请注意，由于我们无法在这里直接展示图形，上述步骤是基于文字描述的。在实际操作中，您需要在MATLAB环境下按照这些步骤创建电路并进行仿真。这样得到的仿真结果应该与理论分析相符。如果你遇到任何具体问题或需要进一步的帮助，请随时告诉我。
