关于#硬件工程#的问题：下面的GND为什么会有四个绿色的

Question

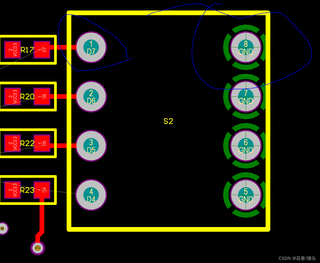

下面的GND为什么会有四个绿色的，是四层板 这个是表示过孔链接了第二层地吗 怎么取消这个绿色的四个玩意在哪里设置

Answer 1

晚上好🌙🌙🌙
本答案参考ChatGPT-3.5

在PCB设计中，绿色的色块一般表示焊盘的连接。因此，四个绿色的GND表示该地面平面连接了四个过孔。

这可能是因为该PCB是四层板，第二层是地平面层。在四层板中，为了使地面平面更加连续均匀，设计师会通过连接过孔来将该平面链接起来，保证信号传输的稳定性。

对于取消这个绿色块的问题，可以在PCB设计软件中的“绿色”图层中取消该绿色块。

在此，我建议以下方案来解决这个问题：

1.确认四个绿色块是通过过孔连接的地平面平面。 2.对于需要取消绿色块的问题，可以在PCB设计软件中进入“绿色”图层进行取消。
