Multisim报错不会改，如何解决？

Question

Error: Shorted voltage sources found: Vfgen_src_negative (inside of Fg1).

SPICE 网表检查完毕, 1 错误, 0 警告

Answer 1

引自免费微信小程序：皆我百晓生

在Multisim中遇到电压源短路的错误提示，通常是由于电路设计中的某个环节导致了两个或多个电源节点被直接相连。在这种情况下，你需要检查电路图并找出导致短路的部分进行修改。

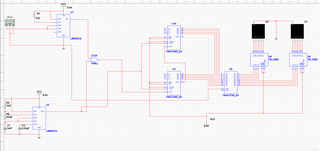

根据你提供的图1信息，这是一个包含LM555定时器、几个逻辑门（74LS48D和7408J）以及一些未完全指定的元件的电路。要解决这个错误，我们需要逐步排查可能的问题点。

1. 检查电源连接:

   • 确保所有的电源引脚（例如Vcc）没有直接与其他电源引脚相连。
   • 检查电源线是否正确连接到各自模块的供电端口。

2. 查找短路的电压源:

   • 根据错误消息提到的Vfgen_src_negative，这可能是你的电路中一个名为Vfgen_src_negative的电压源发生了短路。找到这个电压源，并确认它是否与其它电源或地线直接相连。

3. 分析电路结构:

   • 分析LM555、74LS48D和7408J的接线，确保它们的输入输出没有形成环路，特别是输出端不要直接接到输入端。

4. 查看元件属性:

   • 打开Vfgen_src_negative的属性设置，检查其类型、值和极性，确保它没有被错误地设置为负电压源，且与其他正电源没有直接连接。

5. 修复短路:

   • 如果发现有短路，可以尝试断开相关连线，然后重新连接以创建正确的信号路径。

6. 运行网表检查:

   • 在修复后，再次运行网表检查，看是否有新的错误或警告。

由于无法直接看到实际的电路图，以上是一般性的建议。如果你能提供更详细的电路图信息，比如每个元件的具体连接方式，我可以给出更具体的指导。

另外，如果你不熟悉Multisim操作，建议参考官方文档或教程，以便更好地理解如何调整和修复电路。同时，多利用Multisim内置的帮助功能，它通常会提供有关错误的详细解释和可能的解决方案。
