希望有dl解答单片机小零件

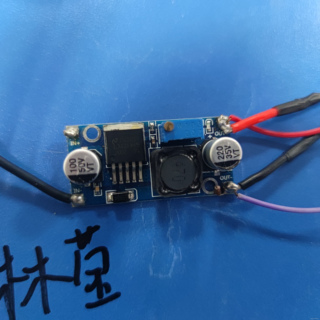

我想问问各位dl,这个单片机上面这些小零件名称是什么呀

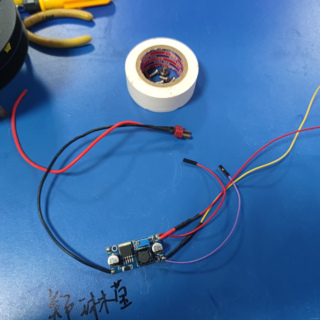

还有这个接线右端的小短线接的是什么呀

  • 写回答

3条回答 默认 最新

  • 专家-赤兔[在线] 优质创作者: 编程框架技术领域 2024-04-25 21:48
    关注

    引自免费微信小程序:皆我百晓生

    根据您提供的信息,图1和图2似乎没有直接关联到一个具体的单片机电路,但我可以根据您描述的零件名称和连线来解释它们可能代表的内容。

    图1中的元件名称和连线可能表示如下:

    • O: 这可能是电源正极(通常为VCC或5V)。
    • 1:03: 这可能是某个引脚编号,可能是数字输入/输出(I/O)引脚,具体取决于单片机型号。
    • OU: 输出指示,表明这可能是某个信号的输出。
    • IN+: 输入正极,可能用于连接外部传感器或设备的正电源。
    • JM24118: 这看起来像是一个集成逻辑门芯片,可能是用来处理信号逻辑的。
    • LM2598S: 一个线性稳压器,用于将电压转换为稳定的输出。
    • A: 也许是一个地址引脚,如果是微控制器,用于指定存储器或外设的地址。
    • 营与: 可能是误拼,如果是"并联",则表示多个信号被连接在一起。
    • OUT-: 输出负极,与输入正极相对应。
    • IN-: 输入负极,同样用于连接外部设备的信号线。
    • : 如果这是地线(GND),那么它表示电路参考点。

    图2中的内容似乎是个人名和编号,与单片机电路无关。

    至于图2右端的小短线,如果没有更多上下文,它可能表示连接到地线(GND)或者是一个简单的跳线用于选择电路路径。

    为了更准确地帮助您,我需要知道这些部件是如何在单片机板上布局的,以及它们之间的实际连接关系。如果您能提供更详细的电路图或者说明,我可以给出更精确的解释和接线指导。如果您需要模拟图,可以尝试在线电路绘图工具,如Eagle、Fritzing或手绘草图,然后上传图片或描述连线走向。如果需要代码示例,也请提供具体的应用场景。
