PCB原理图有不懂的地方，有没有人可以帮我解释一下下

Question

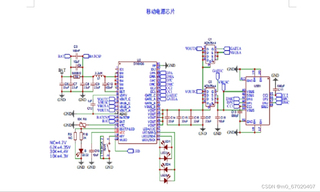

有没有人知道下图的芯片对于这个电路来说有什么具体的作用，就是这个sw6106这个芯片，我不太知道具体对于这个电路图有什么作用

Answer 1

引自免费微信小程序：皆我百晓生

在您提供的电路图中，SW6106是一款集成了多种功能的多路锂离子电池充电管理IC。它主要负责监控和控制移动电源中的电池充电过程，并且支持多个USB输出端口的电压和电流调节。以下是SW6106在电路中的关键功能和连接：

1. 电池充电管理：SW6106可以检测电池电压（BAT）并通过一系列电阻（例如RAT, RATCSP）进行分压，用于监测电池状态。当电池充满时，通过比较器（比如 ERR 引脚）判断并停止充电。

2. 多重保护：内置了过充、过放、过流和短路保护机制，确保电池安全。例如，当电池电压超过预设阈值时（如 NC=4.2V、62K=4.35V、30K=4.4V），会触发相应的保护措施。

3. 多路USB输出：SW6106支持多个USB输出（如 USB1），通过GATEA、GATEC等引脚控制MOSFET开关，调整VOUTA、VOUTC等输出电压，为外部设备提供不同电压等级的电源。例如，C11是滤波电容，用于稳定输出电压。

4. 电压反馈与误差放大：通过CATER和C15、C17、C18组成的采样网络，将输出电压信号送至内部ADC进行采样，然后与参考电压进行比较，产生误差信号，用于调节输出电压。

5. 充电指示：电路中可能还包含了LED（如 LED4/12 和 LED3/18），这些LED可以通过控制电路（如 R10）根据充电状态点亮或熄灭，提供用户视觉反馈。

6. 通信接口：SDA引脚可能是I2C通信接口的一部分，可以用来与外部微控制器通信，获取电池状态信息或设置充电参数。

7. 其他功能：还有诸如温度传感器、软启动、恒流/恒压转换等功能，这些都由SW6106内部硬件实现。

要详细了解SW6106的工作原理和应用，建议查阅其官方数据手册，其中会有详细的电路示例、操作模式描述以及引脚功能定义。如果您有具体的问题或需要进一步分析某个部分的功能，欢迎提问。
