Proteus DS1302时钟显示错误

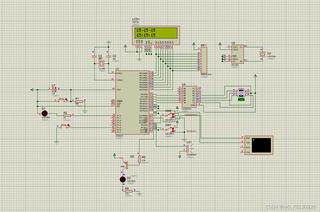

Proteus仿真,给一个已经有完整功能的仿真图加一个显示时钟的功能,但是把代码导入进去后一直显示65:65:65


  • 写回答

5条回答 默认 最新

  • 码农阿豪@新空间 Java领域优质创作者 2024-04-29 08:38
    关注
    让阿豪来帮你解答,本回答参考chatgpt3.5编写提供,如果还有疑问可以评论或留言
    问题分析:
    1. 仿真图已经有完整功能,加了显示时钟功能后LCD显示屏卡住,且没有提示错误信息,说明可能是代码的问题。
    2. 可能是程序中某个部分导致LCD屏幕卡住,需要对代码进行排查。 解决方案:
    3. 首先,检查程序中与LCD显示屏相关的代码是否正确。可以通过对代码进行注释以及逐条调试,来检查代码中是否有问题。
    4. 其次,检查时钟显示功能的代码是否与LCD显示屏的代码存在冲突。可以通过先去掉时钟显示功能,然后重新运行程序,看看LCD显示屏是否正常工作。
    5. 如果以上两种方法都不能解决问题,可以尝试对仿真设置做出调整,如调整仿真时钟频率、更换仿真元件等等。也可以考虑重新创建仿真图,并重新编写程序。 案例演示: 假设我们的显示时钟功能代码是以下部分: void display_time(int hour, int minute, int second){ LCD_WriteCommand(0x80); LCD_WriteString("Time: "); LCD_WriteInt(hour); LCD_WriteString(":"); LCD_WriteInt(minute); LCD_WriteString(":"); LCD_WriteInt(second); } 我们需要注释掉这部分代码,并重新运行程序,看看LCD显示屏是否正常工作。 //void display_time(int hour, int minute, int second){ // LCD_WriteCommand(0x80); // LCD_WriteString("Time: "); // LCD_WriteInt(hour); // LCD_WriteString(":"); // LCD_WriteInt(minute); // LCD_WriteString(":"); // LCD_WriteInt(second); // } 如果LCD显示屏正常工作,那么问题很可能出现在显示时钟功能的代码上。我们可以对该部分代码进行进一步排查和修复。 如果LCD显示屏依然卡住,那么可能存在其他问题,需要进一步检查和排查程序。
    评论
  • 专家-皆知 2024-04-29 08:40
    关注

    参考免费微信小程序:皆我百晓生 作答,经由专家-皆知整理回复,如问题解决,望采纳;如仍有疑问,请评论回复。

    在 Proteus 中添加DS1302 实时时钟到 LCD 显示屏上可能会遇到一些问题。这里是一个基本的步骤指南,以及可能的解决方案。

    首先,确保你已经正确地连接了DS1302和LCD模块。在硬件层面,你需要将DS1302的SCL、SDA引脚分别连接到微控制器(例如ATmega328P)的SCL和SDA引脚上。同时,DS1302的VCC、GND也应与微控制器的电源相接。对于LCD,通常有4/8位数据线、R/W(读写信号)、E(使能信号),以及RS(寄存器选择信号)。这些信号也需要连接到微控制器的相应引脚上。确保所有的连接都正确无误。

    接下来是软件部分,你可能需要编写一个驱动程序来控制DS1302并将其时间显示在LCD上。下面是一个基于AVR单片机的C语言示例代码,用于配置LCD和读取DS1302的时间:

    #include <avr/io.h>
    #include <util/delay.h>

    // LCD相关常量定义
    #define LCD_RS PORTBbits.RB7
    #define LCD_EN PORTBbits.RB6
    #define LCD_D4 PORTBbits.RB5
    #define LCD_D5 PORTBbits.RB4
    #define LCD_D6 PORTBbits.RB3
    #define LCD_D7 PORTBbits.RB2
    #define LCD_RS_DDR DDRB
    #define LCD_EN_DDR DDRB
    #define LCD_D4_DDR DDRB
    #define LCD_D5_DDR DDRB
    #define LCD_D6_DDR DDRB
    #define LCD_D7_DDR DDRB

    // DS1302相关常量定义
    #define DS1302_SDA PORTDbits.RD3
    #define DS1302_SCL PORTDbits.RD2
    #define DS1302_SDA_DDR DDRD
    #define DS1302_SCL_DDR DDRD

    void lcd_init(void);
    void lcd_write_command(unsigned char command);
    void lcd_write_data(unsigned char data);
    void lcd_print(char *str);

    unsigned char ds1302_read(unsigned char reg);
    void ds1302_write(unsigned char reg, unsigned char data);

    int main(void) {
        lcd_init();

        while (1) {
            unsigned char seconds = ds1302_read(0x82);
            unsigned char minutes = ds1302_read(0x83);
            unsigned char hours   = ds1302_read(0x84);

            // 24小时制
            if (hours > 12) {
                hours -= 12;
            }

            // 将时间转换为字符串
            char time_str[9] = "00:00:00";
            sprintf(time_str, "%02d:%02d:%02d", hours, minutes, seconds);

            lcd_clear();
            lcd_print(time_str);

            _delay_ms(1000);
        }
    }

    // LCD初始化函数
    void lcd_init(void) {
        DDRB |= (1 << LCD_RS) | (1 << LCD_EN) | (1 << LCD_D4) | (1 << LCD_D5) | (1 << LCD_D6) | (1 << LCD_D7);
        DDRD |= (1 << DS1302_SDA) | (1 << DS1302_SCL);

        lcd_write_command(0x38); // 设置模式为4位,2行,5x7点阵
        lcd_write_command(0x0e); // 开启显示器,关闭光标
        lcd_write_command(0x01); // 清除屏幕
        lcd_write_command(0x06); // 设置写入方式(向右移)
    }

    // LCD写命令函数
    void lcd_write_command(unsigned char command) {
        LCD_RS = 0; // RS=0表示写命令
        lcd_write_data(command);
    }

    // LCD写数据函数
    void lcd_write_data(unsigned char data) {
        LCD_RS = 1; // RS=1表示写数据
        PORTB &= ~(0b11111000); // 清零数据线
        PORTB |= (data & 0b00000111); // 设置数据线
        LCD_EN = 1; // 使能信号拉高
        _delay_us(2);
        LCD_EN = 0; // 使能信号拉低
    }

    // LCD打印字符串函数
    void lcd_print(char *str) {
        while (*str != '\0') {
            lcd_write_data(*str++);
        }
    }

    // DS1302读取函数
    unsigned char ds1302_read(unsigned char reg) {
        unsigned char data;

        DS1302_SDA_DDR &= ~0x01; // SDA设置为输入
        DS1302_SCL = 0;           // SCL拉低
        DS1302_SCL_DDR &= ~0x01; // SCL设置为输出

        lcd_write_command(0x8e); // I2C开始信号
        lcd_write_data(reg);     // 写入寄存器地址

        DS1302_SCL = 1;           // SCL拉高
        _delay_us(5);             // 等待时序稳定

        data = DS1302_SDA;        // 读取数据

        DS1302_SCL_DDR &= ~0x01; // SCL设置为输出
        DS1302_SCL = 0;           // SCL拉低
        lcd_write_command(0x8f); // I2C停止信号

        return data;
    }

    // DS1302写入函数
    void ds1302_write(unsigned char reg, unsigned char data) {
        DS1302_SDA_DDR &= ~0x01; // SDA设置为输入
        DS1302_SCL_DDR &= ~0x01; // SCL设置为输出

        lcd_write_command(0x8e); // I2C开始信号
        lcd_write_data(reg);     // 写入寄存器地址
        lcd_write_data(data);    // 写入数据

        DS1302_SCL_DDR &= ~0x01; // SCL设置为输出
        DS1302_SCL = 0;           // SCL拉低
        lcd_write_command(0x8f); // I2C停止信号
    }


    这个示例代码应该可以让你在Proteus中实现DS1302和LCD的通信。如果仍然存在问题,可能是由于硬件连接错误、时序问题或者是其他软件问题。请检查你的连接是否正确,并且确保I2C通信的时序满足要求。

    如果你的问题依然存在,可能需要查看具体错误信息或调试代码以找出问题所在。如果你能提供更具体的错误信息或者详细的电路连接图,我可以进一步帮你分析问题。

    展开全部

    评论
  • GISer Liu 2024-04-29 10:12
    关注

    该回答引用自GPT-3.5,由博主GISer Liu编写:

    这个问题看起来涉及到在Proteus仿真中添加一个时钟显示功能,但是出现了显示错误,时钟一直显示为65:65:65。为了解决这个问题,我们可以采取以下步骤:

    1. 确认硬件连接和代码逻辑: 首先,确认硬件连接是否正确,包括DS1302时钟模块的引脚连接是否准确。然后,检查代码逻辑,确保没有错误或者逻辑上的问题导致了这个错误。
    2. 查看DS1302驱动代码: 检查DS1302的驱动代码,确保初始化和读取时间的部分正确无误。特别注意时钟显示部分的代码,确保正确地读取时钟的时间并将其显示在合适的显示设备上。
    3. 检查显示部分代码: 检查显示部分的代码,确保正确地接收并显示DS1302传来的时间数据。确认数据接收和显示的部分没有逻辑错误或者数据处理错误。
    4. 调试显示部分代码: 如果确认DS1302驱动和时钟读取部分没有问题,但是显示部分仍然出现错误,可以通过调试显示部分的代码来找到问题所在。可以使用调试功能逐步执行代码,观察每一步的执行结果,找到显示错误的原因。
    5. 检查仿真环境配置: 确保Proteus仿真环境配置正确,包括仿真器设置和仿真模块的参数配置。有时候仿真环境的配置不正确也会导致显示错误。
    6. 查阅资料和论坛: 如果以上步骤都无法解决问题,可以查阅相关资料和论坛,看看是否有其他人遇到过类似的问题,并找到了解决方法。
      在解决问题的过程中,一定要细心和耐心,逐步排查可能的原因,确保找到问题所在并解决。

    如果该回答解决了您的问题,请采纳!如果没有,请私信联系或评论您的疑惑

    评论
  • 关注

    下午好🌅🌅🌅
    本答案参考ChatGPT-3.5

    问题分析:

    在 Proteus 中添加一个显示时钟的功能时,直接将代码导入进去会出现 LCD 显示屏卡住的情况,原因可能是代码中存在错误,导致程序无法正常运行。

    解决方案:

    1.检查代码是否正确:确认代码没有语法错误或者关键代码被忽略的情况。如果找不到错误,可以将代码分段逐一导入,观察哪一段代码会导致问题。

    2.检查 Proteus 的元件设置:确认 DS1302 以及 LCD 的电路连接与参数设置正确,例如时钟频率、管脚等。

    3.检查管脚是否正确连接:确认 DS1302 引脚与 LCD 显示屏的管脚连接正确,如果有问题,可以重新连接或更换元件。

    4.修改代码:根据具体情况,可能需要对代码进行修改,例如修改时钟显示格式、优化 LCD 显示函数等。

    修改后的代码示例:

    #include <DS1302.h>
    #include <LiquidCrystal.h>

    //连接 DS1302 的管脚
    const int RTC_SCLK = 33; //设置 时钟 SCLK 管脚为 Arduino 的33号引脚
    const int RTC_IO = 35; //设置 数据 IO 管脚为 Arduino 的35号引脚
    const int RTC_CE = 37; //设置 CE/RST 管脚为 Arduino 的37号引脚

    //LCD 类型及其相关参数设置
    LiquidCrystal lcd(12, 11, 5, 4, 3, 2); //RS、EN、D4、D5、D6、D7
    int buffer[5]; //当前时间的时分秒的缓存

    void setup()
    {
      lcd.begin(16, 2); //初始化LCD(16*2)
      DS1302 rtc(RTC_CE, RTC_IO, RTC_SCLK); //实例化 DS1320

      rtc.halt(false);
      rtc.writeProtect(false);
      rtc.setDOW(SATURDAY);
      rtc.setTime(0, 59, 20); //设置时间(小时、分钟、秒)
      rtc.setDate(30, 4, 2022); //设置日期(日、月、年)
    }

    void loop()
    {
      DS1302 rtc(RTC_CE, RTC_IO, RTC_SCLK); //重新实例化 DS1320

      buffer[0] = rtc.getTime().hour;
      buffer[1] = rtc.getTime().min;
      buffer[2] = rtc.getTime().sec;

      lcd.clear(); //清空屏幕内容
      lcd.setCursor(0,0); //设置光标位置(行、列)

      //显示时、分、秒
      lcd.print(buffer[0]);
      lcd.print(':');
      lcd.print(buffer[1]);
      lcd.print(':');
      lcd.print(buffer[2]);

      delay(1000); //每秒更新一次显示内容
    }


    展开全部

    评论
  • DTcode7 前端领域优质创作者 2024-05-25 20:23
    关注

    答案引用自chatgpt生成,望对题主有所帮助/启发;若有帮助,还望采纳!

    Proteus DS1302时钟显示错误可能是由于以下原因导致的:

    1. 硬件连接问题:请检查DS1302与单片机之间的连接是否正确,包括电源、数据线和时钟线。

    2. 软件设置问题:请检查程序中关于DS1302的初始化和读写操作是否正确。

    3. 时钟芯片故障:如果以上两点都没有问题,可能是DS1302本身出现故障,需要更换新的时钟芯片。

    为了解决这个问题,你可以尝试以下步骤:

    1. 检查硬件连接:确保DS1302的VCC、GND、CLK、DATA和RST分别连接到单片机的相应引脚。

    2. 检查软件设置:确保程序中正确设置了DS1302的地址、读写操作以及时钟数据的读取和写入。

    3. 更换DS1302:如果以上步骤都无法解决问题,可能是DS1302本身出现故障,需要更换新的时钟芯片。

    以下是一个简单的Arduino代码示例,用于读取DS1302的时间数据并在LCD上显示:

    #include <Wire.h>
    #include <LiquidCrystal_I2C.h>

    // 定义DS1302的地址
    #define DS1302_ADDR 0x68

    // 定义LCD的地址和列数
    LiquidCrystal_I2C lcd(0x27, 16, 2);

    void setup() {
      // 初始化LCD
      lcd.begin(16, 2);
      lcd.print("DS1302 Time:");
    }

    void loop() {
      // 读取DS1302的时间数据
      Wire.beginTransmission(DS1302_ADDR);
      Wire.write(0x00); // 设置寄存器地址为秒
      Wire.endTransmission();
      Wire.requestFrom(DS1302_ADDR, 7); // 请求7个字节的数据

      // 读取并显示时间数据
      int second = bcdToDec(Wire.read());
      int minute = bcdToDec(Wire.read());
      int hour = bcdToDec(Wire.read() & 0x3F); // 清除高位置的时钟选择位
      int day = bcdToDec(Wire.read());
      int date = bcdToDec(Wire.read());
      int month = bcdToDec(Wire.read() & 0x1F); // 清除高位置的时钟选择位
      int year = bcdToDec(Wire.read());

      lcd.setCursor(0, 1);
      lcd.print(hour);
      lcd.print(':');
      lcd.print(minute);
      lcd.print(':');
      lcd.print(second);
      delay(1000);
    }

    // 将BCD码转换为十进制数
    int bcdToDec(int val) {
      return (val / 16 * 10) + (val % 16);
    }


    请根据你的实际硬件和需求进行相应的调整。
