pic单片机
救命!怎么做啊!522222222222222222222222226328

参考免费微信小程序:皆我百晓生 作答,经由专家-皆知整理回复,如问题解决,望采纳;如仍有疑问,请评论回复。

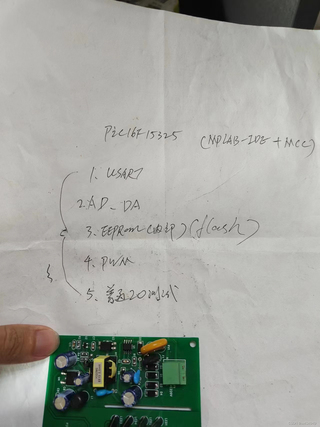

根据您的描述,您似乎在寻求关于PIC16F15325单片机的综合应用指导,特别是涉及到USART、ADC/DA转换、EEPROM、PWM以及基本的I/O操作。让我们一步步解决您的问题。
USART用于串行通信,比如与电脑或其他微控制器交换数据。使用MPLAB X IDE结合MCC(Microchip Code Configurator)简化配置过程。
配置步骤:
示例代码:
#include "mcc_generated_files/mcc.h"
void main(void)
{
SYSTEM_Initialize();
USART_Open(USART_MODULE, 9600, USART_DATA_BITS_8, USART_PARITY_NONE, USART_STOP_BITS_1);
while(1)
{
USART_PutString("Hello, World!\r\n");
__delay_ms(1000);
}
}
ADC示例代码:
void main(void)
{
SYSTEM_Initialize();
ADC_Initialize();
while(1)
{
int adcValue = ADC_Read(ADC_CHANNEL_0);
// 处理adcValue
}
}
EEPROM写入示例:
#include "mcc_generated_files/eeprom.h"
void main(void)
{
SYSTEM_Initialize();
EEPROM_Write(0, 123); // 写入数字123到EEPROM地址0
}
用于产生脉冲宽度可调的信号,适用于电机控制、LED亮度调节等。
配置PWM:
void main(void)
{
SYSTEM_Initialize();
PWM1_Configuration(); // 假设MCC自动生成了这个函数
while(1)
{
// 改变PWM占空比
PWM1_SetDutyCycle(50); // 设置为50%
}
}
简单示例,比如点亮一个LED。
#include "mcc_generated_files/pin_manager.h"
void main(void)
{
SYSTEM_Initialize();
LED1_SetDigitalOutput(); // 假定LED1是LED的宏定义
while(1)
{
LED1_Toggle(); // 切换LED状态
__delay_ms(500);
}
}
注意: 示例代码需根据实际硬件连接和MCC生成的具体函数名称调整。MCC会自动生成很多初始化代码,确保您在MCC中正确配置了所需的外设。
由于图形绘制限制,无法直接生成图片,但上述步骤和代码应该能引导您解决大部分基础问题。记得编译前检查所有外设的引脚配置是否正确,并且在实际硬件上测试代码。如果有更具体的问题,欢迎继续提问。
