WPF 大屏看板表格背景图片设置

Question

WPF怎么用一个png背景作为Border的背景来实现自动填充呢。
难点是Border大小不一致，可能需要对Path元素Geometry或者使用Clip之类的技术。
比如第一个Border代码如下

<Border Width="300" Height="1000"/>

比如第二个Border代码如下

<Border Width="400" Height="800"/>

比如第三个Border代码如下

<Border Width="600" Height="300"/>

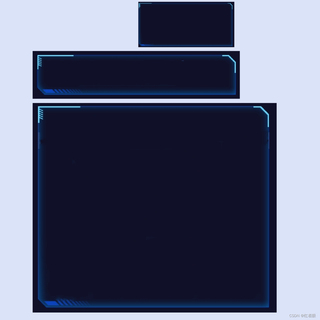

png背景如下图

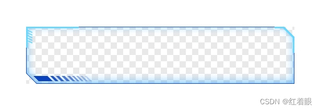

想要实现的效果如下图

Answer 1

🕒下午好，题主！目前：🟢[在线]
📢参考通义千问、由郭老师整理提供！
📣今日诗号：有一美人兮，见之不忘。 一日不见兮，思之如狂。

要在 WPF 中实现一个动态大小的表格背景，其中每个单元格都有一个根据内容自动扩展的 PNG 背景，同时保持背景图片的填充效果，可以使用 Grid 结构和 VisualBrush 或 ImageBrush 与 ClipToBounds 属性配合。这里是一个基本的思路和代码示例，但请注意，这只是一个概念性的解决方案，可能需要根据实际需求进行调整：

1. 首先，确保你的 PNG 背景图是一个可以拉伸的图案，比如有平滑渐变或重复的纹理，因为如果图片有锯齿边缘，拉伸时可能会出现质量下降。

2. 创建一个 Grid 控件作为容器，用来放置你的表格行和列。

<Grid x:Name="MyTableGrid">
    <Grid.ColumnDefinitions>
        <!-- 根据需要定义列宽 -->
        <ColumnDefinition Width="Auto" />
        <!-- ...其他列定义... -->
    </Grid.ColumnDefinitions>
    <Grid.RowDefinitions>
        <!-- 根据需要定义行高 -->
        <RowDefinition Height="Auto" />
        <!-- ...其他行定义... -->
    </Grid.RowDefinitions>
</Grid>

1. 对于每个单元格，创建一个 Grid 或 ContentControl 作为单元格内容，并使用 VisualBrush 或 ImageBrush 设置背景。例如：

<Grid Grid.Column="0" Grid.Row="0" ClipToBounds="True">
    <!-- 为了适应不同大小，可以使用 DataTemplate 或然使用一个通用的 CellTemplate -->
    <DataTemplate>
        <Border Background="{TemplateBinding Path=BackgroundBrush}">
            <!-- 这里放你的实际内容，比如 TextBlock 或 Image -->
            <TextBlock Text="单元格内容" />
        </Border>
    </DataTemplate>
</Grid>

<!-- 假设你有一个依赖属性 BackgroundBrush，用于存储 VisualBrush 或 ImageBrush -->
public static readonly DependencyProperty BackgroundBrushProperty = DependencyProperty.Register("BackgroundBrush", typeof(Brush), typeof(MyTableCell));

private Brush backgroundBrush;
public Brush BackgroundBrush
{
    get { return backgroundBrush; }
    set
    {
        backgroundBrush = value;
        OnPropertyChanged();
    }
}

// 在构造函数或任何初始化方法中设置初始的 VisualBrush 或 ImageBrush
BackgroundBrush = new VisualBrush(MyBackgroundImage);

1. 将 PNG 图片转换为 VisualBrush，可以通过将 Image 转换成 DrawingVisual，然后创建 VisualBrush 实例：

private Image MyBackgroundImage;

public MyBackgroundImage
{
    // 设置图片路径
    // 这里假设你有一个方法 LoadBackgroundImage() 来加载图片并创建 DrawingVisual
    // MyBackgroundImage = LoadBackgroundImage();
}

private DrawingVisual CreateVisualFromImage(Image image)
{
    var drawingContext = new DrawingContext();
    drawingContext.DrawImage(image, new Rect(0, 0, image.Width, image.Height));
    return new DrawingVisual(drawingContext);
}

public Brush BackgroundBrush
{
    get
    {
        if (MyBackgroundImage == null)
        {
            // 初始化时加载图片
            MyBackgroundImage = LoadBackgroundImage();
        }

        if (MyBackgroundImage != null)
        {
            var visual = CreateVisualFromImage(MyBackgroundImage);
            return new VisualBrush(visual);
        }
        else
        {
            return Brushes.Transparent; // 如果图片未加载，返回透明
        }
    }
}

1. 当单元格的内容改变时，通过 DependencyPropertyChanged 事件监听器更新 BackgroundBrush 的内容，以保持图片的填充效果。

这个方案展示了如何使用 VisualBrush 和 ClipToBounds 来实现背景图片的填充效果。请注意，对于非常大的图片或者复杂的背景效果，性能可能会有所影响，因为每次内容变化都需要重新渲染背景。如果需要更高效的方法，可能需要考虑使用 BitmapEffect 或者使用 ImageBrush 的 TileMode 属性来处理重复纹理。
