proteus里报错说我没有给一个元件指定型号

Question

朋友们帮忙看一看吧，报错说是没有为这几个元件指定型号，这个该怎么解决

Answer 1

引自免费微信小程序：皆我百晓生

在Proteus软件中遇到未指定模型（model）的错误时，这通常意味着你在电路设计中使用的某些元件在当前项目中没有关联到正确的元件库文件，或者是元件库本身的问题。

要解决这个问题，请按照以下步骤操作：

1. 检查元件库： 确保你已经正确地加载了包含这些元件模型的库。对于AD706AP，这是一个常见的模拟运算放大器，你可能需要确认是否已安装了包含该芯片的元件库。默认情况下，Proteus应该已经包含了常用的元件库，但有时可能需要手动添加。

   • 在Proteus的菜单栏选择 Tools -> Option。
   • 在弹出的对话框中选择 Library Management。
   • 确认列表中有 "Linear Technology" 或 "Analog Devices" 的库。如果没有，你需要下载并安装包含AD706AP的库文件。

2. 关联元件库： 如果你的库已经安装，那么你需要确保在你的项目中正确引用了它。

   • 打开你的项目，点击 Project -> Edit Project Options。
   • 在弹出的窗口中，转到 Libraries 标签页。
   • 检查是否有缺失元件模型的库被选中。如果没有，勾选对应的库。

3. 重新命名元件： 有时候，元件名称中的大小写、空格或特殊字符可能会导致识别问题。尝试将元件的标签重命名为全小写字母且无空格的形式，例如：ul, u2, u3, u5, u8a。

4. 更新元件： 右键点击报错的元件，在菜单中选择 Update Part，然后从元件库中选择正确的型号。

5. 重新编译： 完成上述步骤后，保存项目并尝试再次编译。如果之前的问题解决了，你应该不会再收到关于未指定模型的警告。

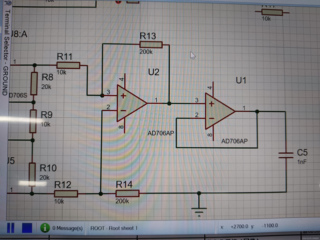

注意：对于图2中的元件，比如U1, R11-R14, C5等，如果它们也报错，同样按照以上步骤检查并处理。

如果问题仍然存在，可能是元件库文件损坏或与Proteus版本不兼容。在这种情况下，你可能需要找到合适的元件库文件替换，或者联系Labcenter Electronics的技术支持寻求帮助。
