MFC工具栏添加了一个按钮却没有显示

Question

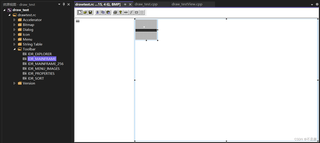

如下图，我在工具栏的后面添加了一些自定义的按钮，但是运行的时候却没有显示。

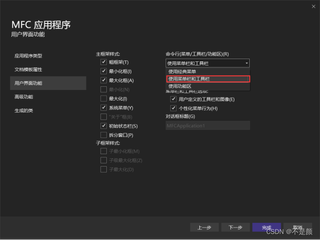

（创建mfc应用时选择的是单文档，并且选择的设置为下图所示）

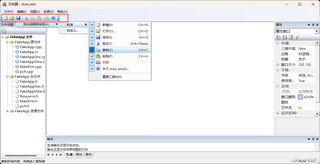

运行结果：

Answer 1

让阿豪来帮你解答，本回答参考chatgpt3.5编写提供，如果还有疑问可以评论或留言

问题分析：从设置中可以看出，该MFC应用程序是以单文档模式创建的。单文档模式只有一个窗口，在该窗口中显示一个文档视图。自定义的工具栏按钮无法直接添加到文档视图中。 解决方案：需要将自定义的工具栏按钮添加到框架窗口类中。具体步骤如下： 步骤1：打开工程，双击 MainFrm.h 文件，在类定义中添加变量和函数声明，用于自定义工具栏按钮的创建和处理。示例如下：

class CMainFrame : public CFrameWndEx
{
    ......
private:
    CToolBar m_wndToolBar;    // 自定义工具栏
    CImageList m_ToolBarImages;    // 工具栏图像
public:
    afx_msg int OnCreate(LPCREATESTRUCT lpCreateStruct);
    afx_msg void OnUpdateCheckButton(CCmdUI* pCmdUI);
    afx_msg void OnCheckButton();
};

步骤2：在 MainFrm.cpp 文件中实现 OnCreate 函数，在其中添加自定义工具栏的创建代码。示例如下：

int CMainFrame::OnCreate(LPCREATESTRUCT lpCreateStruct)
{
    if (CFrameWndEx::OnCreate(lpCreateStruct) == -1)
        return -1;
    // 创建标准工具栏
    if (!m_wndToolBar.CreateEx(this, TBSTYLE_TRANSPARENT, WS_CHILD | WS_VISIBLE | CBRS_TOP | CBRS_GRIPPER | CBRS_TOOLTIPS | CBRS_FLYBY | CBRS_SIZE_DYNAMIC) ||
        !m_wndToolBar.LoadToolBar(IDR_MAINFRAME))
    {
        TRACE0("未能创建工具栏\n");
        return -1;      // 未能创建
    }
    // 创建自定义工具栏
    if (!m_ToolBarImages.Create(IDB_TOOLBAR, 16, 0, RGB(192, 192, 192)))
    {
        TRACE0("未能创建工具栏图像列表\n");
        return -1;
    }
    if (!m_wndToolBar.GetToolBarCtrl().SetImageList(&m_ToolBarImages))
    {
        TRACE0("未能设置工具栏图像\n");
        return -1;
    }
    if (!m_wndToolBar.GetToolBarCtrl().InsertButton(0, ID_BUTTON1, TBSTATE_ENABLED, TBSTYLE_BUTTON, 0L, 0))
    {
        TRACE0("未能添加工具栏按钮\n");
        return -1;
    }
    // 启用工具栏按钮
    m_wndToolBar.GetToolBarCtrl().EnableButton(ID_BUTTON1, TRUE);
    // 可视化与用户接口相关的设置
    EnableDocking(CBRS_ALIGN_ANY);
    DockPane(&m_wndToolBar);
    return 0;
}

步骤3：在 MainFrm.cpp 文件中实现 OnUpdateCheckButton 和 OnCheckButton 函数，用于处理自定义工具栏按钮的状态变化和点击事件。示例如下：

void CMainFrame::OnUpdateCheckButton(CCmdUI* pCmdUI)
{
    pCmdUI->SetCheck(1);    // 默认为选中状态
}
void CMainFrame::OnCheckButton()
{
    AfxMessageBox(_T("自定义工具栏按钮被点击了"));
}

步骤4：在 MainFrm.h 文件中添加消息映射，将自定义工具栏按钮的消息与响应函数相关联。示例如下：

BEGIN_MESSAGE_MAP(CMainFrame, CFrameWndEx)
    ......
    ON_UPDATE_COMMAND_UI(ID_CHECK_BUTTON, &CMainFrame::OnUpdateCheckButton)
    ON_COMMAND(ID_CHECK_BUTTON, &CMainFrame::OnCheckButton)
END_MESSAGE_MAP()

完成上述步骤后，再重新编译运行应用程序，即可在工具栏中看到自定义的按钮，并且能正常响应点击事件。
