用土力学知识进行土坡稳定性分析与挡土墙设计

Question

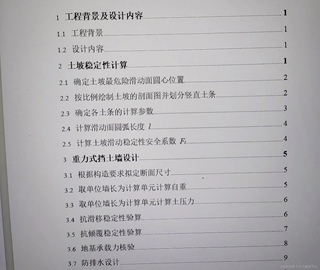

《土力学与地基基础》综合训练，用相关方法进行确定土坡稳定性安全系数，初步确定挡土墙的形式和尺寸，计算土压力和稳定性验算，求详细过程

Answer 1

引自免费微信小程序：皆我百晓生

为了进行土坡稳定性分析与挡土墙设计，我们可以遵循以下步骤。由于实际绘图无法直接通过文本实现，我将尽可能用文字描述和公式来帮助理解各个步骤。

1. 土坡稳定性计算

1.1 确定最危险滑动面圆心位置

最危险滑动面通常为通过土体重心的圆弧形滑裂面。对于简单土坡，滑动圆心大致位于土坡顶部以下1/3高度处，但准确位置需通过瑞典圆弧法、毕肖普法等计算确定。

1.2 绘制剖面图与划分竖直土条

在纸上或软件中绘制土坡剖面图，沿潜在滑动面将土坡划分为若干垂直土条，每条宽度可取0.5-1.0m，以便于计算。

1.3 计算参数

• 土条重量 (W_i = \gamma_i \cdot h_i \cdot L), 其中(\gamma_i)为土条的重度，(h_i)为土条的高度，(L)为土条的宽度。
• 土条抗剪力 (R_i = c_i \cdot L + (\gamma_i \cdot h_i) \cdot \tan(\phi_i)), 其中(c_i)为土的粘聚力，(\phi_i)为内摩擦角。
• 土条下滑力 (D_i = \frac{1}{2} \cdot \gamma_i \cdot h_i^2 \cdot \tan(\alpha)), 其中(\alpha)为土坡坡角。

1.4 滑动面圆弧长度

滑动圆弧长度可通过几何关系确定，结合实际剖面图测量。

1.5 安全系数Fs

安全系数 (Fs = \frac{\sum R_i}{\sum D_i})，若Fs > 1，则土坡稳定。

2. 重力式挡土墙设计

2.1 断面尺寸拟定

基于经验或规范，初步设定挡土墙的高度、宽度和厚度，例如高度可考虑等于土坡高度，宽度约为高度的1/3到1/2，厚度一般不小于0.3-0.5m。

2.2 单位墙长自重计算

(W_{wall} = \gamma_{concrete} \cdot H_{wall} \cdot L_{unit}), 其中(\gamma_{concrete})为混凝土重度，(H_{wall})为挡土墙高度，(L_{unit})为单位长度。

2.3 土压力计算

• 主动土压力（上部）和被动土压力（下部）应用库仑土压力理论计算。
  • 主动土压力：(P_a = \frac{1}{2} \cdot \gamma \cdot H^2 \cdot \cos(\alpha) \cdot [K_a \cdot \tan(\phi) - \tan(\alpha)])
  • 被动土压力：(P_p = \frac{1}{2} \cdot \gamma \cdot H^2 \cdot \cos(\alpha) \cdot [K_p \cdot \tan(\phi) + \tan(\alpha)])
  • 其中，(K_a)和(K_p)分别为主动和被动土压力系数，可查表获得。

2.4 抗滑移稳定性验算

确保挡土墙底部的抗滑力大于滑动力，即 (F_{resist} > F_{slide})。

2.5 抗倾覆稳定性验算

计算挡土墙的抗倾覆力矩与倾覆力矩之比，确保大于1，即 (M_{resist}/M_{overturn} > 1)。

2.6 地基承载力核验

确保挡土墙基础底面的压力不超过地基承载力容许值([f])。

2.7 防排水设计

考虑设置排水孔、反滤层等，以降低地下水位对稳定性的影响。

实际计算示例代码（简化版）

由于具体计算涉及到大量数据处理和公式应用，这里提供一个简化的Python计算框架示例，用于计算土坡某一土条的下滑力和抗剪力：

import math

def calculate_earth_pressure_and_resistance(gamma, height, friction_angle, slope_angle, cohesion):
    # 计算下滑力
    D = 0.5 * gamma * height**2 * math.tan(math.radians(slope_angle))

    # 计算抗剪力
    R = cohesion + (gamma * height) * math.tan(math.radians(friction_angle))

    return D, R

# 示例数据
gamma1 = 18 # 第一层土重度(kN/m³)
height1 = 3.3 # 第一层土厚度(m)
friction_angle1 = 25 # 第一层土内摩擦角(°)
slope_angle = 30 # 土坡坡角(°)
cohesion1 = 11.5 # 第一层土粘聚力(kPa)

D1, R1 = calculate_earth_pressure_and_resistance(gamma1, height1, friction_angle1, slope_angle, cohesion1*1e-3) # 将kPa转换为kN/m²
print(f"土条1下滑力: {D1} kN, 抗剪力: {R1} kN")

请注意，以上仅为示例，实际应用时需针对具体工程条件详细计算，并进行必要的安全系数校核。
