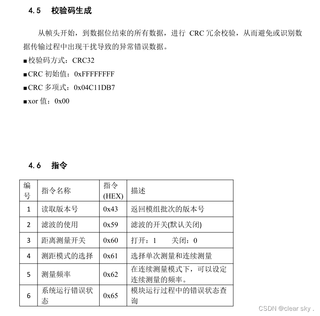

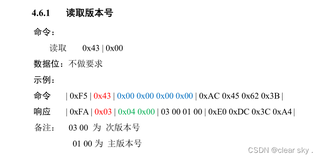

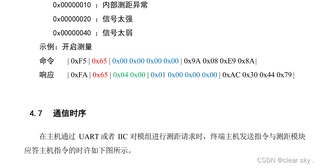

上述为一个距离测量传感器数据手册,阅读时遇到了一些问题;
需求:能够实现单次距离测量,需要您帮我说一下实现步骤;

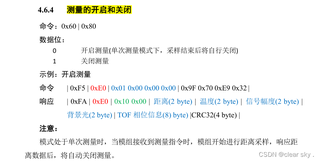

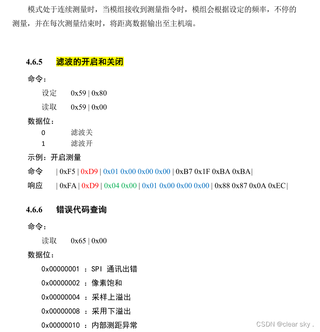

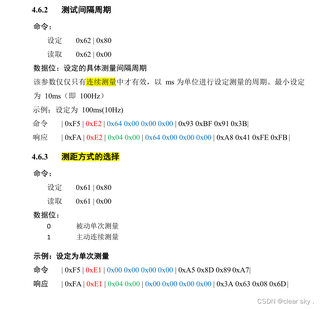

现在遇到的困惑:1.“测距方式的选择”,“测量的开启”,“滤波的开启”三个功能实现顺序是什么?
2.测距方式选择时,命令开始为0xF5,但根据i2c写入格式,起始应该是0x71,所以到底应该写0xF5还是0x71?

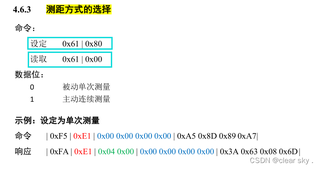

3.测距方式这里,“设定”和“读取”之间是什么关系?先设定后读取?还是选择一个?
测距传感器数据手册i2c
- 写回答
- 好问题 0 提建议
- 追加酬金
- 关注问题
- 邀请回答
-
24条回答 默认 最新
关注 获得0.60元问题酬金 引自免费微信小程序:皆我百晓生
为了实现单次距离测量,你需要按照特定的步骤配置传感器,这里是对你的困惑的详细解答以及实现步骤。
困惑解答
-
功能实现顺序:
- 测距方式的选择:首先需要设定测距模式为单次测量。
- 测量的开启:设置好测距模式后,开启测量功能。
- 滤波的开启:这一步是可选的,根据需要决定是否开启滤波。通常,在确保基本测量工作正常后再考虑滤波设置。
-
命令开始是0xF5还是0x71:
- 在I²C通信中,0x71是传感器的从机地址(0x70写操作加读写位),而0xF5是传感器所定义的命令前缀。因此,在实际写入指令时,你需要先发送从机地址(0x70或0x71,具体取决于传感器手册中的规定),然后才是命令序列,比如0xF5。所以,你应当先写从机地址(可能是0x70加上读写位),接着是命令序列(例如0xF5)。
-
“设定”和“读取”之间的关系:
- “设定”用于改变传感器的工作模式或参数,比如设置测距模式为单次测量。“读取”则是确认设定是否成功,或者获取当前的设定状态。一般情况下,先执行“设定”,随后可以通过“读取”命令来验证设定是否正确生效。但并不是每次设定后都必须读取,这取决于你的应用需求。
实现步骤
1. 初始化I²C总线
确保STM32的I²C外设初始化正确,配置好时钟、模式、从机地址等。
void I2C_Init(void) { // 初始化I2C相关GPIO和外设,设置时钟速度等 // 示例代码,具体需根据STM32型号调整 I2C_InitTypeDef i2c_initstruct; I2C_StructInit(&i2c_initstruct); i2c_initstruct.I2C_Mode = I2C_Mode_I2C; i2c_initstruct.I2C_DutyCycle = I2C_DutyCycle_2; i2c_initstruct.I2C_OwnAddress1 = 0x00; // 主机地址 i2c_initstruct.I2C_Ack = I2C_Ack_Enable; i2c_initstruct.I2C_AcknowledgedAddress = I2C_AcknowledgedAddress_7bit; I2C_Init(I2Cx, &i2c_initstruct); I2C_Cmd(I2Cx, ENABLE); }
2. 设置测距模式为单次测量
- 命令:0xF5 0xE1 0x00 0x00 0x00 0x00
- 操作:先写地址0x70(假设写操作加1),再写命令序列。
void SetSingleMeasurement(void) { uint8_t data[6] = {0xF5, 0xE1, 0x00, 0x00, 0x00, 0x00}; I2C_WriteData(I2Cx, 0x70 << 1 | I2C_Direction_Transmitter, data, 6); }
3. 开启测量
- 命令:0xF5 0xE0 0x01 0x00 0x00 0x00
- 操作:同上,写地址后写命令序列。
void StartMeasurement(void) { uint8_t data[6] = {0xF5, 0xE0, 0x01, 0x00, 0x00, 0x00}; I2C_WriteData(I2Cx, 0x70 << 1 | I2C_Direction_Transmitter, data, 6); }
4. 读取测量结果
- 读取流程:首先发送读取命令,然后读取数据。具体命令和数据长度请参照手册提供的响应格式。
// 假设读取响应的函数,具体实现需根据实际I2C读取函数调整 void ReadDistance(void) { uint8_t cmd[2] = {0xFA, 0xE0}; // 响应命令前缀 I2C_WriteData(I2Cx, 0x70 << 1 | I2C_Direction_Transmitter, cmd, 2); // 发送读取指令前缀 // 然后切换到读模式读取数据,具体读取函数细节省略 }
按照以上步骤,你应该能成功实现单次距离测量。请记得,每个操作之后最好有适当的延时或等待机制,确保传感器有足够时间响应。同时,务必根据实际硬件和传感器手册调整I²C操作函数和参数。
解决 无用评论 打赏 举报 编辑记录-
