yyamii 2024-05-06 02:14 采纳率: 100%
浏览 8
已结题

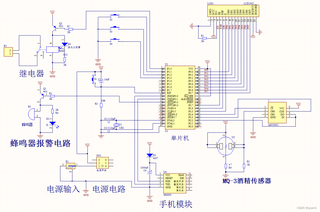

基于52单片机的酒精浓度检测系统加继电器和sim800



基于酒精浓度的测试系统,加了继电器和sim800,继电器是什么原理?能讲解一下继电器电路原理吗

  • 写回答

6条回答 默认 最新

  • qq_904477151 嵌入式领域优质创作者 2024-05-06 02:15
    关注

    以下参考免费微信小程序:皆我百晓生 作答,并由妄北y整理回复。

    继电器是一种电子开关,它使用一个电磁线圈产生磁场,通过磁场吸引或排斥一个金属触点,从而实现对另一个电路的开关控制。继电器的主要优点是可以实现低电压、低电流控制高电压、大电流的电路,同时保持控制电路和被控制电路之间的电气隔离。

    继电器电路原理主要包括以下几个部分:

    1. 电磁线圈:继电器的核心部分,通常由线圈和铁芯组成。当线圈通电时,铁芯产生磁场,吸引触点。

    2. 触点系统:继电器的输出部分,通常包括一组常开触点(NO,Normally Open)和一组常闭触点(NC,Normally Closed)。当电磁线圈产生磁场时,触点会改变状态,常开触点闭合,常闭触点断开。

    3. 触点保护:为了保护触点免受电弧损伤,继电器通常具有触点保护电路,如RC电路。

    4. 触点负载:继电器可以控制的负载,可以是低电压、低电流的信号负载,也可以是高电压、大电流的电源负载。

    5. 驱动电路:继电器的电磁线圈需要一定电流才能产生足够的磁场。驱动电路负责为线圈提供适当的电流,通常由晶体管、MOSFET或其他开关元件组成。

    在酒精浓度检测系统中,继电器可以用于控制以下几个方面:

    1. 控制蜂鸣器:当酒精浓度超过预设阈值时,继电器可以控制蜂鸣器的开关,发出报警声音。

    2. 控制LCD显示:继电器可以根据酒精浓度的不同,控制LCD显示不同的信息。

    3. 控制其他外设:继电器还可以控制其他外设,如风扇、加热器等,以实现系统的自动化控制。

    4. 与SIM800模块配合:继电器可以控制SIM800模块的电源,实现远程控制和数据传输。

    在设计继电器电路时,需要考虑以下因素:

    1. 选择合适的继电器:根据系统需求选择合适的继电器,包括触点容量、线圈电压、触点数量等。

    2. 电磁兼容性:继电器在切换过程中可能产生电磁干扰,需要采取适当的屏蔽和滤波措施。

    3. 触点保护:为触点提供适当的保护,防止电弧损伤和误动作。

    4. 驱动电路设计:确保驱动电路能够为继电器线圈提供足够的电流,同时具有足够的驱动能力。

    5. 系统调试:在系统调试过程中,需要检查继电器的吸合和释放是否正常,触点是否正确切换,以及系统是否能够正常工作。

    通过以上分析,继电器在酒精浓度检测系统中起到了关键的控制作用,可以实现对系统的自动化控制和远程监控。

    本回答被题主选为最佳回答 , 对您是否有帮助呢?
    评论
查看更多回答(5条)
编辑
预览

报告相同问题?

问题事件

  • 系统已结题 5月13日
  • 已采纳回答 5月6日
  • 创建了问题 5月6日
