opnet仿真实验LAN modeling

Question

有uu知道图2的问题怎么解决吗？最近做实验一直解决不了这个问题，尝试过换opnet提供的其他同类型设备，但还是解决不了，哭死，有uu知道怎么解决吗？

Answer 1

引自免费微信小程序：皆我百晓生

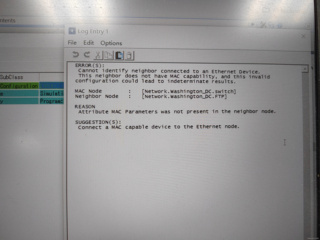

在OPNET Modeler中遇到“Cannot identify neighbor connected to an Ethernet Device”错误，通常是因为在配置网络拓扑时，某个以太网设备（例如交换机或路由器）的一端连接了一个没有MAC地址的节点。这个错误提示表明模型中的邻居节点不支持MAC层通信，而以太网通信是基于MAC地址的。

为了解决这个问题，你需要确保所有与以太网设备相连的节点都具有MAC层的能力。这可以通过以下步骤进行操作：

1. 打开你的OPNET项目。
2. 导航到Topology视图。
3. 查找报错的以太网设备，比如 [Network. Washington_DC. switch] 和其相邻的节点 [Network. Washington_DC. FTP]。
4. 右键点击 [Network. Washington_DC. FTP] 节点，选择 Properties 或者双击打开属性编辑窗口。
5. 在属性窗口中，找到并展开 Protocol Stack。
6. 确保在协议栈中有一个支持MAC层的协议，如 Ethernet 或 IEEE 802.3。如果没有，你需要添加一个。为此，点击 Add Protocol 按钮，从列表中选择合适的MAC层协议。
7. 如果已经存在MAC层协议，确认它是否被选中为激活状态。如果是灰色的，点击协议名称使其变为黑色，表示已启用。
8. 关闭属性窗口，保存所做的更改。
9. 运行仿真，看是否解决了错误。

如果以上步骤无法解决问题，可能需要检查其他与以太网设备相连的节点，确保它们都有正确的MAC层协议配置。如果仍然存在问题，可以考虑检查整个网络拓扑的连通性，确保所有节点都正确地连接在一起，并且每个节点都有适当的协议栈配置。

注意：由于OPNET Modeler的具体界面和操作可能会因版本不同有所变化，上述步骤可能需要根据你的具体版本稍作调整。如果你能提供更详细的OPNET版本信息，我可以提供更精确的帮助。
