角动量包络面如何用MATLAB绘制

Question

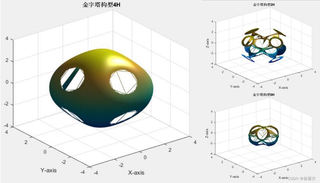

如下图所示的角动量包络面如何使用MATLAB绘制，可以分享m文件源代码吗？

Answer 1

引自免费微信小程序：皆我百晓生

要绘制角动量包络面这样的三维图形，我们可以使用MATLAB中的surf, mesh, 或者是更高级的可视化函数如patch和fill3。由于您的描述较为抽象，没有具体的数学表达式或数据点，我将基于您提供的文字信息尝试构建一个示例场景，展示如何绘制一个象征性的角动量包络面图形。这个示例会包含一个简化版的“金字塔”结构，并在周围示意性地表示角动量包络面。

首先，我们定义一个基础的金字塔结构，然后围绕它绘制一些代表角动量包络面的线或面。这里我将创造一个简单的四面体（作为金字塔）并围绕其顶点示意性地绘制一些平面或曲面来模拟包络效果。

% 定义四面体的顶点
V = [0 0 2; 2 0 2; 0 2 2; 1 1 0];

% 定义四面体的面
F = [1 2 3; 1 3 4; 1 2 4; 2 3 4];

% 绘制四面体
figure;
patch('Vertices', V, 'Faces', F, 'FaceColor', 'blue', 'EdgeColor', 'black');
hold on;

% 假设角动量包络面为一些围绕四面体顶点的球面切面，这里简化为绘制几个球面的一部分
for i = 1:size(V, 1)
    % 绘制半径为1的球面切片，仅作为示意
    [x,y,z] = sphere(50); % 生成球坐标网格
    x = x + V(i,1);
    y = y + V(i,2);
    z = z + V(i,3);
    surf(x,y,z, 'FaceAlpha', 0.5, 'EdgeColor', 'none'); % 设置透明度以示包络效果
end

% 设置坐标轴
axis equal;
xlabel('X-axis');
ylabel('Y-axis');
zlabel('Z-axis');
grid on;
view(3); % 设置三维视角

% 添加辅助线（例如Z轴方向）
plot3([0 0], [0 0], [0 2], 'r--', 'LineWidth', 2); % Z-axis
plot3([0 2], [0 0], [0 0], 'g--', 'LineWidth', 2); % X-axis
plot3([0 0], [0 2], [0 0], 'b--', 'LineWidth', 2); % Y-axis

title('Schematic Representation of Angular Momentum Envelope Surfaces');

这段代码首先创建了一个蓝色的四面体（金字塔），然后在每个顶点周围绘制了半透明的球面切片，以象征性地表示角动量包络面。请注意，实际的角动量包络面可能需要更复杂的数学模型来准确描绘，这取决于具体物理系统的角动量分布。上述代码仅为示意性示例，您可以根据实际情况调整球面的大小、位置或形状，甚至采用更精确的数学模型来绘制角动量包络面。

如果您有具体的数学公式或数据来定义角动量包络面，请提供这些信息，以便生成更准确的图形。
