keil的map文件中Image component sizes各项意思

Question

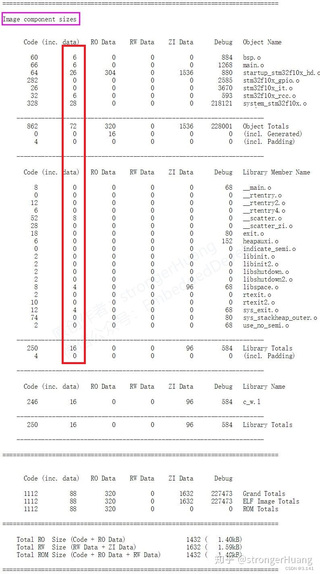

请问keil的map文件Image component sizes中的这一列是指什么？

Answer 1

引自免费微信小程序：皆我百晓生

在Keil的MAP文件中，"Image component sizes"部分提供了编译后程序各个组成部分的大小信息，这对于分析程序的空间占用和优化非常有用。下面是各列的具体含义：

1. Code (inc. data): 这一列展示了代码段（包括常量数据）的大小。这部分包含了程序执行的机器指令以及编译器认为不可更改的数据（如文字常量、switch-case表等）。单位通常是字节。

2. RO Data: Read-Only（只读）数据段的大小，包含了程序中定义的常量、字符串字面量等静态初始化的数据，这些数据在程序运行时不会被修改，并且通常存储在Flash中。

3. RW Data: Read-Write（读写）数据段的大小，包括了初始化为非零值的全局变量和静态变量。这部分数据在程序开始执行时会从Flash复制到RAM中。

4. ZI Data: Zero-initialized（零初始化）数据段的大小，包含了未显式初始化或者初始化为零的全局变量和静态变量。这个区域在程序加载时不占用Flash空间，因为所有值默认为0，但会占用RAM空间。

5. Debug: 调试信息的大小，这包括了供调试器使用的额外信息，比如源代码行号、局部变量名等。在发布最终产品时，通常会关闭或精简这部分信息以减小代码体积。

6. Object Name: 每个条目对应的源代码文件名或库成员名称。这有助于追踪哪些源文件或库贡献了主要的代码或数据大小。

例如，在你提供的例子中，bsp.o文件有60字节的代码（包含数据），6字节的RO数据，没有RW数据和ZI数据，以及884字节的调试信息。

通过分析这些信息，你可以了解每个模块对整体内存和Flash需求的贡献，进而进行有针对性的优化，比如减少全局变量的使用、优化代码结构、移除不必要的调试信息等。
